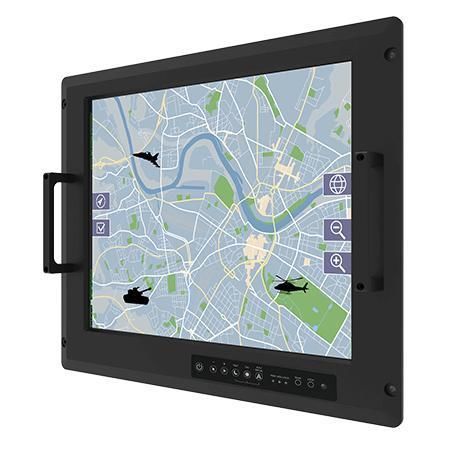

TFT LCD工业平板电脑 R19IW3S-MLA3-89

电阻式触摸屏5线电阻式触摸屏触摸屏

概述
R19IW3S-MLA3-89 是一款 19" 防务级控制台机架面板电脑，适用于指挥中心与任务关键环境。按 MIL-STD-810G（环境）和 MIL-STD-461F（电磁兼容）标准设计，具备防腐蚀金属外壳、无风扇散热及 MIL‑DTL‑38999 电源/信号连接器以保障系统兼容性。

主要特性

• 19" SXGA TFT 显示（1280 x 1024）
• Intel® Core™ i7-8665UE 处理器（默认）
• 防腐蚀外壳；无风扇设计
• 符合 MIL-STD-810G / MIL-STD-461E/F/G
• 屏内显示（OSD）与物理 OSD 按钮
• AC 110~240 V 标配电源输入；可选隔离 DC 9~36 V 输入
• 内置环境光传感器实现自动亮度控制
• 防务级连接器（MIL‑DTL‑38999 型 I 与 型 III）

认证

• MIL‑STD 461E/F/G（RE101 / RE102 / CE101 / CE102 / CS118 等）
• MIL‑STD 810G/H（振动、湿度、运输跌落等）
• CE
• FCC

产品亮点

• 经防务环境与电磁兼容测试的可靠计算平台，满足苛刻工况要求。
• 面向指挥中心的人机工程控制台设计，便于在机架中集成。
• MIL‑DTL‑38999 连接器确保与现有防务系统兼容；电源为 Type I，I/O 可选 Type III。
• 支持触控屏与物理 OSD 按钮，实现前面板快速操作。
• 内置光传感器自动调节屏幕亮度以适应环境光。

系统与平台

• 处理器：Intel Core i7-8665UE 1.7 GHz（加速至 4.4 GHz）默认；可选 Intel Core i5-8265U。
• 内存：1 x SO-DIMM DDR4 2400 MHz，默认 4 GB；可选 8 GB / 16 GB / 32 GB。
• 存储：1 x M.2 2242 B-key SSD 128 GB 默认；可选 256 / 512 GB；可选 1 x SATA III 用于 2.5" 驱动。
• 以太网：Intel® I210-AT 与 I219-LM 控制器。
• 操作系统：Windows 10 IoT Enterprise (64-bit) 可选。

显示与触控

• 19.0" SXGA（1280 x 1024）。
• 面板亮度 350 nits；对比度 1000:1；视角 85/85/80/80。
• 有效显示区域：376.32 x 301.06 mm。
• 触控/玻璃：默认 AR 防护玻璃；可选 5-wire 电阻式、带 EMI 网格的电阻式或 EMI 玻璃。

环境

• 工作湿度：10%–95% RH。
• 工作温度：-20°C 至 60°C。
• 存储温度：-30°C 至 70°C。

合规与军用标准

• MIL‑STD 461（根据适用项包括 RE/CE/CS/RS 系列），可选 EMI 玻璃/触控。
• MIL‑STD 810G/H（涵盖振动、湿度与运输跌落测试）。

IO 端口

• USB：1 x USB 2.0 A Type (MIL‑DTL‑38999/3)
• 串口：2 x RS-232 (MIL‑DTL‑38999/3)
• LAN：1 x LAN (MIL‑DTL‑38999/3)

机械

• 尺寸：482.6 x 399.3 x 81.4 mm。
• 安装：VESA 安装 / 机架安装（嵌入式机架，9U 机械设计）。
• 外壳：金属机箱，铝制面框；抗腐蚀处理。
• 散热：无风扇设计。

电源

• 电源额定：AC 100~240 V 通用（±10%）默认；可选隔离 DC 9~36 V（±10%）。

控制

• 8 键 OSD 控制板：Power、Brightness DOWN、Brightness UP、Night、Day、Auto/Manual、Reset、Lock。

配件

• 含 / 可选配件：用户手册（纸本）、包含驱动工具的 CD-ROM、电源线 MIL‑DTL‑38999/1、RS232 线 MIL‑DTL‑38999/3。

特性 / 技术规格

• 型号：R19IW3S-MLA3-89
• Brand: Winmate
• 显示尺寸：19.0 inches (SXGA 1280 x 1024)
• 处理器（默认）：Intel Core i7-8665UE（1.7 GHz，最高 4.4 GHz）
• 内存（默认）：4 GB DDR4 2400 MHz（1 x SO-DIMM）；可选最高 32 GB
• 存储（默认）：M.2 2242 B-key SSD 128 GB；可选 256/512 GB；可选 SATA III 2.5"
• 亮度：350 nits；对比度：1000:1
• 触控选项：默认 AR 防护玻璃；可选电阻式或 EMI 玻璃
• 尺寸：482.6 x 399.3 x 81.4 mm
• 安装：VESA / 机架安装
• 电源输入：AC 100~240 V（默认）；DC 9~36 V 隔离可选
• 环境：工作 -20°C 至 60°C；存储 -30°C 至 70°C；湿度 10%–95% RH
• 标准与认证：MIL‑STD‑810G/H、MIL‑STD‑461E/F/G、CE、FCC
• I/O：USB 2.0 A (MIL‑DTL‑38999/3)、2 x RS-232 (MIL‑DTL‑38999/3)、1 x LAN (MIL‑DTL‑38999/3)
• 外壳：金属机箱，铝制面框；防腐蚀；无风扇
