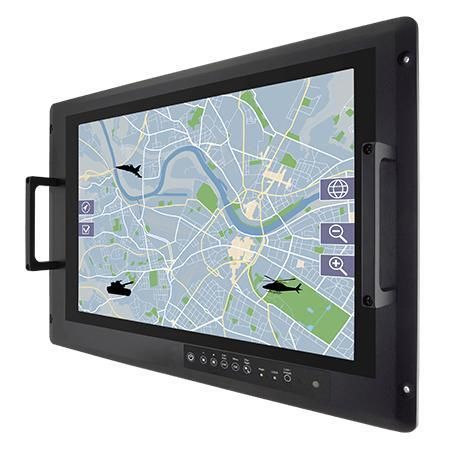

PCAP电容式触摸屏工业平板电脑 W22IW3S-MLA3FP

多点触摸屏式21.5"Intel® Core™ i5-8265U

概述
为防务应用定制的可靠计算解决方案。所有 Winmate Defence Console Rack Panel PC 均按 MIL-STD-810G 环境标准和 MIL-STD-461F EMC 标准设计与测试。内部可靠性测试确保在严苛防务环境中的稳定运行。

主要特性

• Intel® Core™ i5-8265U 1.6GHz（最高 3.9GHz）
• 21.5 英寸 FHD（1920 x 1080），250 nits，3000:1
• 投射式电容多点触控（PCAP）
• 嵌入式机架 / 机架安装机械设计（8U），金属外壳，铝合金面板
• 无风扇设计与防腐蚀机壳
• 双 Intel 以太网控制器；多种 I/O 包括 USB 与串口
• AC 100~240V 默认；DC 9~36V 隔离可选
• 内置光传感器实现自动亮度控制；8 键 OSD 控制
• 符合 MIL-STD-810G/H 与 MIL-STD-461E/F/G；CE；FCC

防务级连接器
标配 MIL-DTL-38999 型 I 型电源输入连接器。部分型号可选配 MIL-DTL-38999 型 III 型 I/O 连接器，适用于防务、空管等关键任务的线缆面板连接。

触控与屏上控制
前面板配备用户友好的 PCAP 触摸屏与物理 OSD 按键，可快速访问中央控制（电源、亮度减/增、夜/日、自动/手动、重置、锁定）。

自动亮度
内置环境光传感器会根据光线条件自动调整屏幕亮度，以维持最佳可读性。

显示

• 尺寸：21.5 英寸
• 触控 / 玻璃：Projected Capacitive Multi-Touch（PCAP）默认；可选带 ITO 膜的 PCAP
• 分辨率：1920 x 1080
• 面板亮度：250 nits
• 对比度：3000:1
• 可视角度：89/89/89/89

系统规格

• 处理器：Intel Core i5-8265U 1.6GHz（最高 3.9GHz）
• 内存：1 x SO-DIMM DDR4 2400 MHz，4GB 默认；可选 8/16/32GB
• 存储：1 x M.2 2242 B-key SSD 64GB 默认；可选最高 512GB
• 以太网：Intel I210-AT + I219-LM
• 操作系统：Windows 10 IoT Enterprise 可选

环境

• 工作湿度：10% 至 95% RH
• 工作温度：0 ~ 50°C
• 存储温度：-10 ~ 60°C

合规
在所选配置下满足 MIL-STD-461E/F/G（RE101/RE102；CE101/CE102；CS/RS 系列）和 MIL-STD-810G/H（振动、湿度、运输跌落）要求。

认证

• MIL-STD-461F
• MIL-STD-810G
• FCC
• CE

附件

• 1 x 使用手册（纸质）
• 1 x 驱动光盘
• 1 x 电源线（MIL-DTL-38999/1）

机械

• 尺寸：580 x 384 x 71 mm
• 安装：机架安装 / VESA 安装；嵌入式机架设计（8U）
• 外壳：金属机壳，铝合金面板
• 散热：无风扇设计

I/O 端口

• USB：2 x USB 3.2 Gen 1
• 串口：1 x RS232 默认（可选 RS422/485）
• LAN：2 x RJ-45
• 视频：1 x HDMI 可选

电源

• 电源规格：AC 100 ~ 240V 通用 ±10% 默认；DC 9 ~ 36V ±10% 可选（隔离）

控制
8 键 OSD 控制面板：Power、Brightness DOWN、Brightness UP、Night、Day、Auto/Manual、Reset、Lock

技术规格

• 型号：W22IW3S-MLA3FP
• 显示：21.5" FHD（1920x1080），250 nits，3000:1
• 触控：Projected Capacitive Multi-Touch（PCAP）
• CPU：Intel Core i5-8265U
• 内存：默认 4GB（可扩展）
• 存储：M.2 2242 B-key SSD 64GB 默认（最高 512GB）
• 尺寸：580 x 384 x 71 mm；机架安装 8U
