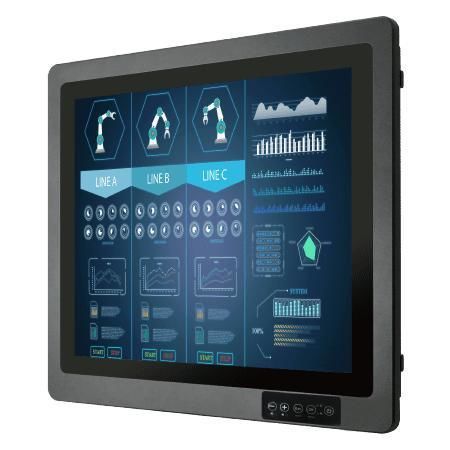

多触点触摸屏显示器 R19L100-67FTP(HB)

感应电容工业用于工业机器

概述
Winmate 19 英寸 G-WIN IP67 系列工业显示器 R19L100-67FTP(HB) 面向重型车辆及严苛工业环境设计。产品采用全密封 IP67 铝制紧凑外壳，投射式电容多点触控面板（与面板光学贴合）、宽工作温度范围及无风扇散热设计，以保证恶劣工况下的可靠运行。

主要特性

• 全密封 IP67 铝制紧凑外壳
• 19 英寸 1280 x 1024 面板，投射电容 (P‑Cap) 多点触控
• 宽工作温度：-10°C 至 55°C（配智能加热器可扩展至 -40°C 至 70°C）
• 无风扇机箱，提供无尘冷却以提高可靠性
• 坚固前面抗冲击设计，光学贴合及防潮处理增强耐用性
• 前面膜片控制键可通过软件锁定
• IP67 级防护连接器（M12）并配外接防水电缆

认证

• IP67
• FCC
• CE

产品细节

• 易于清洁的平整表面：边到边铝制平面显示屏耐水滴，便于清洁与维护。
• 完整 IP67 防护：防尘防水结构，采用 M12 防水连接器，适用于工业环境。
• 无风扇散热：取消内部风扇以避免灰尘循环，提高多尘环境下的使用寿命。
• 宽电源输入范围：支持 9–36 VDC，适配车载及工业供电场景。
• 抗冲击与抗振动：符合 MIL-STD-810G；铝压铸外壳、光学贴合与防潮/抗电阻涂层确保耐用性。

特性 / 技术规格

• 型号：R19L100-67FTP(HB)
• 触摸 / 玻璃：Projected Capacitive Multi Touch Screen bonded with panel
• 尺寸：19.0 inches
• 分辨率：1280 x 1024
• 面板亮度：400 nits（标准）；1000 nits（可选，阳光可读）
• 对比度：1000:1
• 可视角：85 / 85 / 80 / 80
• 显示颜色：16.7M Colors
• 有效显示区：376.32 x 301.06 mm
• 外形尺寸：474 x 410 x 111 mm
• 开孔尺寸 (Cut out)：462 x 386 mm
• 重量：9.8 kg
• 安装：面板安装；VESA 安装
• 外壳：铝制外壳（压铸）
• 散热系统：无风扇设计
• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：-10°C 至 55°C；配智能加热器时 -40°C 至 70°C
• 存储温度：-30°C 至 70°C
• 冲击：MIL-STD-810G Method 516.6 Procedure I
• 振动：MIL-STD-810G Method 514.6 Procedure I
• 防护等级：IP67
• 认证：CE、FCC
• USB 端口：1 x M12 型连接器，用于触摸屏 USB 信号
• 串口：1 x M12 型连接器，用于 RS232（可选）
• 视频：1 x M12 型连接器用于 VGA 输入（默认）；1 x 防水连接器用于 HDMI 输入（可选）
• 指示灯：1 x 电源 LED；1 x 状态 LED
• 电源输入：1 x M12 防水连接器，9 ~ 36V DC
• 控制按键：Power；Adjust up；Adjust down；ESC (Auto)；OK (Menu)
• 随附配件：外部开线电源线（带防水连接器）；外部 USB 电缆（防水）；外部 VGA 电缆（防水）；防水盖帽；安装夹；VESA 螺丝；驱动光盘和手册
• 可选配件：100~240V AC 转 DC 50W 适配器（含电源线）；外部 COM 电缆（防水，可选）；外部 HDMI 电缆（防水，可选）
