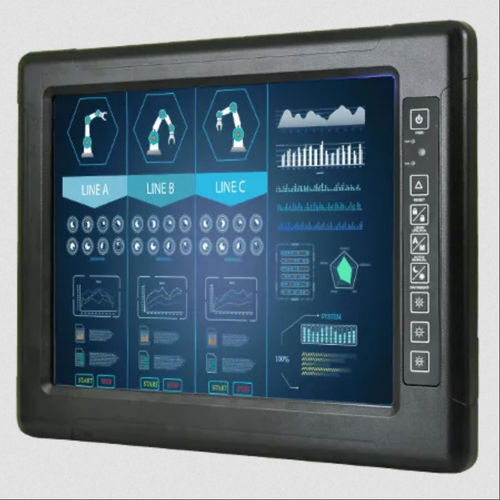

触摸屏显示器 R15L100-67C3(HB)

电阻式触摸屏5线电阻式触摸屏工业

产品简介
Winmate 15 英寸 G-WIN IP67 系列显示器 R15L100-67C3(HB) 专为重型车辆与工业应用设计。产品采用平面铝制前面板、IP67 全密封（含 M12 防水接头）、无风扇散热和经防潮处理的光学贴合，确保在严苛环境下的可读性与可靠性。

重点特色

• 15.0" XGA 面板，分辨率 1024 x 768，面板亮度 1000 nits
• 前面及密封接头均达 IP67 防护
• 防腐处理的铝合金压铸机壳
• 内置环境光传感器
• 防潮处理的光学贴合
• 5 线电阻式触摸屏（默认）/ 可选保护玻璃
• 符合冲击与振动标准（MIL-STD-810G / IEC）
• 9–36V DC 隔离宽范围电源输入，M12 防水接头

认证

• IP67
• CE
• FCC

设计与防护
平面无边框前面板便于清洁并具备抗液滴能力。密封结构与 M12 防水接口用于电源与信号连接，适合多尘、潮湿或需清洗的工作环境。光学贴合与防潮处理能减少结露并提升触控耐用性。

散热与电源
无风扇散热设计可避免灰尘吸入，延长在多尘环境中的使用寿命。支持 9–36V DC 隔离宽电压输入以兼容车载及工业电源系统；标配 M12 防水电源接头。可选装 AC/DC 适配器。

耐用性与合规
铝合金压铸机壳和强化贴合满足移动及工业应用的冲击与振动要求（MIL-STD-810G）。工作温度范围及可选加热器支持低温启动。

特性 / 技术规格

• 型号: R15L100-67C3(HB)
• 品牌: Winmate
• 显示尺寸: 15.0 inches
• 触控 / 玻璃: 默认电阻式触摸屏与面板光学贴合；可选保护玻璃（无触控）
• 分辨率: 1024 x 768 (XGA)
• 面板亮度: 1000 nits
• 对比度: 2000:1
• 可视角度: 88/88/88/88
• 显示色彩: 16.2M Colors
• 有效显示区: 304.1 x 228.1 mm
• 外形尺寸: 398 x 308 x 58 mm
• 重量: 4.2 kg
• 安装方式: VESA Mount；Yoke Mount
• 机壳材料: 铝制外壳（防腐处理）
• 散热系统: 无风扇设计
• 工作湿度: 10%–90% RH，非凝结
• 工作温度: -10°C 至 55°C；带智能加热器时 -40°C 至 70°C
• 存储温度: -30°C 至 70°C
• 抗冲击: MIL-STD-810G Method 516.6 Procedure I
• 振动: MIL-STD-810G Method 514.6 Procedure I
• 防护等级: IP67
• 认证: CE, FCC
• USB 端口: 1 x M12 型连接器（触摸屏，USB 信号）
• 串口（可选）: 1 x M12 型连接器（触摸屏，RS232）
• 视频输入: 1 x M12 型连接器（VGA，默认）；1 x 防水接头（HDMI，可选）
• 指示灯: 1 x 电源 LED；1 x 状态 LED
• 电源输入: 1 x M12 防水接头，9–36V DC（隔离）
• 控制按钮: Power；Adjust up；Adjust down；ESC (Auto)；OK (Menu)
• 标配附件: 外部裸线电源线（含防水接头）；外部 USB 线（防水接头）；外部 VGA 线（防水接头）；防水盖帽；VESA 螺丝；驱动光盘与手册
• 可选附件: Yoke 安装支架；100–240V AC→DC 50W 适配器；外部 COM/HDMI 线（含防水接头）
