PCAP电容式触摸屏工业平板电脑 W24IAD3S-MRA2FP

多点触摸屏式触摸屏23.8"

产品概述

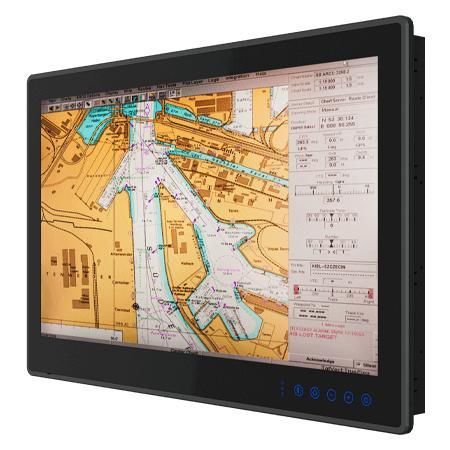

Winmate W24IAD3S-MRA2FP 是一款 24 英寸 ECDIS 船用面板电脑，面向桥楼与导航系统认证应用。采用真正扁平的边到边投射电容（PCAP）多点触控屏、无风扇散热设计和坚固结构，前面板具备 IP66 防护。颜色校准与海事测试确保符合 ECDIS 及国际海事标准。

主要特性

• 23.8" 1920 x 1080 PCAP 多点触控屏，250 nits，AR 涂层（AG 薄膜 / AR 玻璃可选）
• 真正扁平的边到边窄边框设计与无风扇冷却
• 可选按 IEC 61174（ECDIS）进行颜色校准
• 电容式触控按键支持快速切换 ECDIS 的白天/黄昏/夜间模式
• 可选 4 x COM 端口支持 NMEA 0183；串口可通过软件切换 RS232/422/485
• 符合海事标准：IEC 60945（第4版）、DNV‑CG‑0339、IACS E10
• 支持触控键锁定与触摸屏锁定功能

认证

• IACS E10
• IEC 60945（第4版）
• DNV‑CG‑0339
• FCC
• CE

认证的海洋计算解决方案
设备已通过认证并进行测试，以满足 DNV‑CG‑0339、IEC 60945 和 IACS E10 的要求。内部验证确保在冲击、振动及海事环境条件下的可靠运行。

便捷控制
前面板配备优化的电容式 OSD 键，可快速切换白天/黄昏/夜间模式并执行中央控制功能，简化桥楼操作流程。

精确色彩校准
颜色设置可按 IEC 61174（ECDIS）标准校准，以提供导航显示所需的精确色彩还原。

全面的海事连接性
连接选项包括 2 x RJ45 以太网、USB 3.0 / 可选 USB 2.0、可选 HDMI、可选隔离 8 通道 DIDO、可选 4 x NMEA 0183 端口及用于与海事传感器和系统灵活集成的软件可切换串口接口。

技术规格

• 型号：W24IAD3S-MRA2FP
• 显示：投射电容多点触控（AR 涂层）；可选 AG 薄膜 / AR 玻璃
• 尺寸 / 分辨率：23.8"；1920 x 1080；亮度：250 nits；对比度：3000:1；有效区域：527.04 x 296.46 mm
• 处理器：Intel® Core™ i5-1335U（3.4 GHz，Turbo 最高 4.60 GHz）
• 内存：1 x SO-DIMM DDR5 4800 MHz，标准 8GB（可选 16GB / 32GB）
• 存储：1 x M.2 2280 M-Key NVMe SSD 128GB 标配（可选最高 2TB）；扩展：1 x 2.5" 可拆卸 SSD/HDD
• 以太网：2 x Intel® Ethernet 控制器（2 x RJ45）
• 操作系统选项：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Windows 10 IoT Enterprise 64-bit、Linux Ubuntu 22.04（不支持 Wake on Touch）
• 蜂鸣器：75–80 dB，2300 Hz @ 1 m
• 环境：工作湿度 5%–95%；工作温度 -15°C 至 55°C；冲击 15G 11 ms；振动 0.7g（按 DNV‑CG‑0339 Class A）；前面 IP66
• 认证：CE、FCC、DNV‑CG‑0339、IEC 60945（第4版）、IACS E10
• IO：2 x USB 3.0；1 x USB 2.0（可选）；串口：1 x RS232（默认）可切换为 RS422/485 + 1 x RS232（可选）；LAN：2 x RJ45；视频：1 x HDMI（可选）
• DIDO：8 通道隔离数字 I/O（可选）；NMEA：4 x NMEA 0183 端口（可选）
• 前面板控制：电源、亮度 +/‑、菜单、功能键（默认：ECDIS 模式）；指示灯：Day / Dusk / Night
• 机械：尺寸 595 x 385 x 73.8 mm；开孔 570 x 360 mm；重量 10.3 kg；安装：VESA / 面板安装；外壳：阳极氧化铝面板；散热：无风扇设计
• 电源：24V DC-in 带隔离（证书批准）；接受 9–36V DC 输入；典型功耗 65 W
• 附件：用户手册；12V AC→DC 适配器（含 3 针端子）；电源线；M4 螺钉；选配附件：5 针端子块用于 NMEA
