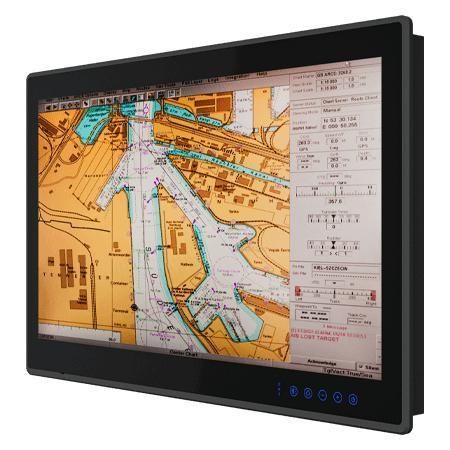

PCAP电容式触摸屏工业平板电脑 W27IAD3S-MRA1FP

多点触摸屏式电容触摸屏式27"

产品概述 Winmate W27IAD3S-MRA1FP 是一款 27 英寸扁平投射电容（PCAP）ECDIS 船用面板式 PC，面向经认证的航海与工业海事应用。设备采用真正的边对边全平面显示、无风扇散热、可选 IEC 61174 色彩校准以满足 ECDIS 要求，并具备优化的六键 OSD（DAY/DUSK/NIGHT）与海事级连接与认证。

重点特色

• 27 英寸 1920 x 1080 投射电容多点触控屏（PCAP）
• 扁平边对边窄边框设计，适合嵌入式贴合安装
• 无风扇散热设计，提升海上工作可靠性
• 可选 IEC 61174 色彩校准以符合 ECDIS 要求
• 电容式触摸键与 6 键 OSD，支持日/黄昏/夜间快速切换
• 可选 4 x COM（NMEA 0183）端口，RS232/422/485 可软件切换
• 符合海事标准：IEC60945（第 4 版）、DNV-CG-0339、IACS E10

认证

• IEC60945（第四版）
• DNV-CG-0339
• IACS E10
• CE
• FCC

设计亮点与应用 色彩校准按 ECDIS 要求执行，保证导航所需的色彩再现准确度。前面板优化的六键 OSD 实现对 DAY/DUSK/NIGHT 模式的一键切换。机身前框采用阳极氧化铝，支持 VESA 与面板安装方式，且无风扇结构适合长时间海上运行。适用于船桥 ECDIS、船舶综合控制台、岸基与港口调度等场景。

连接性与 I/O

• 2 x RJ45（Intel® 以太网控制器）
• 2 x USB 3.0 + 1 x USB 2.0（可选）
• 可选 HDMI 视频输出
• 可选隔离 4 通道数字输入/输出（DIO）
• 串口：默认 1 x RS232（可切换至 RS422/485）；可选额外 RS232；可选 COM 支持 NMEA 0183 协议
• 前面板操作键：电源、亮度 +/-, 菜单、功能键（默认 ECDIS 模式）

环境与机械

• 前面板防护等级：IP66
• 工作湿度：5% 至 95%
• 工作温度：-15 至 55 °C
• 冲击：15G，11 ms
• 振动：0.7g，符合 DNV-CG-0339（Class A）
• 外形尺寸：665 x 432.4 x 85.5 mm；开孔尺寸：632 x 394 mm；重量：12.8 kg
• 安装方式：VESA 或面板安装
• 外壳：阳极氧化铝面框；无风扇冷却

随附与可选配件

• 标配：用户手册、带 3 针接线端子的 12V AC 转 DC 适配器、电源线、安装螺钉
• 可选：NMEA 端口端子、2.5" 可拆卸 SSD/HDD、隔离 DIO 模块、HDMI 线缆

特性 / 技术规格

• 显示：27.0 inches，1920 x 1080，Projected Capacitive Multi Touch（AR 涂层；可选 AG film 或 AR glass）；亮度 300 nits；对比度 3000:1；有效区域 597.6 x 336.15 mm；可视角 89/89/89/89
• 处理器：Intel® Core™ i5-1335U，最高 4.60 GHz
• 内存：1 x SO-DIMM DDR5 4800 MHz；标配 8GB；可选 16GB / 32GB
• 存储：1 x M.2 2280 M-Key NVMe SSD 128GB 标配；可选 256GB/512GB/1TB/2TB；可选 2.5" 可拆卸 SSD/HDD
• 以太网：2 x Intel® Ethernet Controller（2 x RJ45）
• 操作系统：Windows 11 IoT Enterprise 64-bit（可选）、Windows 11 Pro 64-bit（可选）、Windows 10 IoT Enterprise 64-bit（可选）、Linux Ubuntu 22.04（可选；Wake on Touch 不支持）
• 蜂鸣器：75–80 dB，2300 Hz（1 m 测量）
• 认证：CE、FCC、DNV-CG-0339、IEC60945（第 4 版）、IACS E10
• 电源：24V DC-in 带隔离（证书）；接受 9–36V DC 输入；典型功耗 75W
