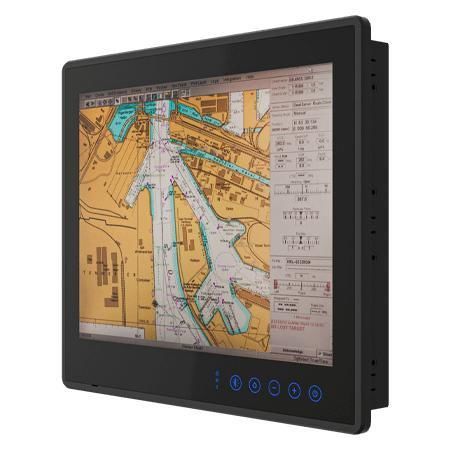

PCAP电容式触摸屏工业平板电脑 R15IAD3S-MRA3FP

多点触摸屏式电容触摸屏式触摸屏

概述
Winmate R15IAD3S-MRA3FP 是一款 15" 平面边到边 PCAP ECDIS 船用面板电脑，专为船桥导航与海事控制应用设计并通过认证。产品采用无风扇散热、阳极氧化铝面框、前置电容式 OSD 按键以实现白天/黄昏/夜间模式切换，并提供可选的 ECDIS 颜色校准。符合 DNV-CG-0339、IEC60945（第4版）、IACS E10 等海事标准，并通过 CE 与 FCC 认证。

主要特性

• 15" 1024 x 768 投射电容多点触控（平面 PCAP），面板亮度 500 nits
• 第13代 Intel® Core™ i5-1335U，最高可达 4.60 GHz
• 边到边窄边框设计与无风扇散热方案
• 前置电容式 OSD 按键（6 键），支持快速切换 ECDIS 白天 / 黄昏 / 夜间模式
• 可选 ECDIS 颜色校准；标准 AR 涂层，AG 薄膜或 AR 玻璃可选
• 为海事应用设计并认证：IEC60945（第4版）、DNV-CG-0339、IACS E10

认证

• IACS E10
• IEC60945 (4th)
• DNV-CG-0339
• FCC
• CE

产品亮点
认证的海事计算解决方案：R15IAD3S-MRA3FP 经过严格测试并满足国际船桥导航标准，适用于恶劣海上环境中的可靠运行。

面向操作员的控制：优化的六键前置 OSD 可无缝切换白天/黄昏/夜间模式并快速访问显示控制功能，简化船桥操作流程。

高精度触控体验：PCAP 多点触控支持多指手势与精确的指尖操作，适用于导航等关键海事任务。

特性 / 技术规格

• 显示尺寸：15.0 inches
• 触控 / 玻璃：Projected Capacitive Multi Touch Screen (AR Coating); AG film (Optional); AR Glass (Optional)
• 分辨率：1024 x 768
• 面板亮度：500 nits
• 对比度：2500:1
• 可视角度：88/88/88/88
• 有效显示区域：304.1 x 228.1 mm
• 处理器：Intel® Core™ i5-1335U (3.4 GHz 典型, up to 4.60 GHz)
• 内存：1 x SO-DIMM DDR5 4800 MHz，8GB 标配；可选 16GB / 32GB
• 存储：1 x M.2 2280 M-Key NVMe SSD 128GB 标配；可选 256GB / 512GB / 1TB / 2TB
• 以太网控制器：2 x Intel® Ethernet Controller (2 x RJ45)
• 操作系统选项：Windows 11 IoT Enterprise (64-bit) (Optional); Windows 11 Pro 64-bit (Optional); Windows 10 IoT Enterprise (64-bit) (Optional); Linux Ubuntu 22.04 (Optional, 不支持 Wake on Touch)
• 蜂鸣器：75 dB ~ 80 dB, 2300 Hz @ 1 m
• 运行湿度：5% 至 95%
• 运行温度：-15 ~ 55 °C
• 抗冲击：15G, 持续 11 ms
• 抗振动：0.7 g @ DNV-CG-0339 (Class A)
• 防护等级：IP66（前侧）
• 认证：CE、FCC、DNV-CG-0339、IEC60945 (4th)、IACS E10
• I/O 端口：2 x USB 3.0；1 x RS232 (默认) / 422 / 485（串口可选）；2 x RJ45 (LAN)；1 x HDMI（可选）
• 前面板控制：Power；Brightness +；Brightness -；Menu；Function Key（默认：ECDIS Mode）
• 指示灯：Day Mode / Dusk Mode / Night Mode
• DIDO：8 Channel Isolated Digital Input/Output（可选）
• NMEA：可选 4 x NMEA 0183 Port
• 机械尺寸：363 x 312 x 67.5 mm
• 开孔尺寸（Cut-out）：338 x 288 mm
• 重量：5.8 kg
• 安装方式：VESA mount / Panel mount
• 外壳：阳极氧化铝合金面框（Anodized Aluminum Bezel）
• 散热系统：Fanless design
• 电源规格：24V DC-in with isolation（认证）；支持 9 ~ 36V DC 输入
• 功耗：55 W（典型）
• 随附配件：User Manual；12V AC to DC Adapter（含 3-pin Terminal Block）；Power Cord；M4 x 30 黑色螺丝；M4 x 15 银色螺丝
• 可选配件：Four 5 Pin Terminal Block 3.81 (Phoenix Type)（用于 NMEA 端口，选配）
