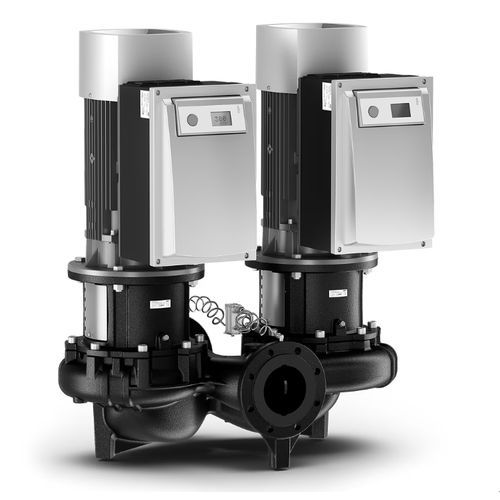

离心泵 Stratos GIGA-D series

用于冷却水乙二醇水无刷直流

产品简介
对于输水扬程和泵送流量大的建筑来说，引入 Wilo-Stratos GIGA 高效泵应用于供暖、空调和制冷系统是不二之选。凭借双头泵款型中的备用水泵，Wilo-Stratos GIGA 始终为用户提供最高级别的运行可靠性。

主要特点

• 创新高效泵，可实现最高的总效率
• 高效 EC 电机，能效等级 IE5，符合 IEC 60034-30-2 标准
• 双头泵款型（带备用泵）提供高运行可靠性
• 可选插入式 IF 模块接口，用于连接楼宇自动化系统

产品系列 / 部分型号（表格示例，列顺序：产品名称 | MEI | IE | 法兰公称直径 | 机械密封 | 对接管径 L0 | 电机额定功率 P2 | 相位 | 商品编号 | GRD-组 | 盲法兰）
Stratos GIGA-D 40/1-25/1,6 | 0.7 | IE5 | DN 40 | AQ1EGG | 280 mm | 1.6 kW | 3 | 2170226 | 11 | I
Stratos GIGA-D 40/1-25/1,6-R1 | 0.7 | IE5 | DN 40 | AQ1EGG | 280 mm | 1.6 kW | 3 | 2170282 | 11 | I
Stratos GIGA-D 40/1-25/1,6-R1-S1 | 0.7 | IE5 | DN 40 | Q1Q1X4GG | 280 mm | 1.6 kW | 3 | 2170646 | 11 | I
Stratos GIGA-D 40/1-32/2,2 | 0.7 | IE5 | DN 40 | AQ1EGG | 280 mm | 2.2 kW | 3 | 2170225 | 11 | I
Stratos GIGA-D 40/1-32/2,2-R1 | 0.7 | IE5 | DN 40 | AQ1EGG | 280 mm | 2.2 kW | 3 | 2170281 | 11 | I
Stratos GIGA-D 40/1-39/3,0 | 0.7 | IE5 | DN 40 | AQ1EGG | 280 mm | 3.1 kW | 3 | 2170224 | 11 | I
Stratos GIGA-D 40/1-45/3,8 | 0.7 | IE5 | DN 40 | AQ1EGG | 280 mm | 3.8 kW | 3 | 2170223 | 11 | I
Stratos GIGA-D 40/4-63/11 | 0.4 | IE5 | DN 40 | AQ1EGG | 440 mm | 10.7 kW | 3 | 2192005 | 5 | C
Stratos GIGA-D 40/5-66/11 | 0.4 | IE5 | DN 40 | AQ1EGG/Q7Q7X4GG（视型号） | 390–440 mm | 10.9 kW | 3 | 2231906 / 2231908 等 | 12 | P/C
Stratos GIGA-D 50/1-14/0,8 | 0.7 | IE5 | DN 50 | AQ1EGG | 280 mm | 0.8 kW | 3 | 2170230 | 11 | I
（表中列示为页面部分型号示例，完整型号和参数见产品型号列表）

结构
带 EC 电机和电子功率调节装置的高效管道双头泵，采用干转子泵结构型式。单级低压离心泵带法兰连接和机械密封。

应用
泵送采暖水（根据 VDI 2035 标准）、冷水和水-乙二醇混合物，适用于供暖系统、冷水系统和冷却系统中不含磨损性固体颗粒的介质。

设备 / 功能

• 运行模式
  • Δp-c：恒定压差
  • Δp-v：变差（用于负载变化）
  • PID-Control
  • 恒速（n = 常量）
• 手动操作层面
  • 绿色按钮与显示屏用于本机操作
• 手动功能
  • 设置压差额定值
  • 设置转速（手动控制模式）
  • 设置运行模式
  • 设置水泵开/关
  • 配置所有运行参数
  • 故障确认
• 外部控制功能
  • 1ד优先关闭”控制输入
  • 1ד外部水泵更换”控制输入（仅在双头泵模式有效）
  • 1×模拟输入 0–10 V / 2–10 V / 0–20 mA / 4–20 mA，用于恒定转速（DDC）及额定值远程调节
  • 1×模拟输入 0–10 V / 2–10 V / 0–20 mA / 4–20 mA，用于压力传感器的实际值信号
• 报告与显示
  • 集中故障信息 SSM
  • 集中运行信息 SBM
• 数据交换
  • 红外接口支持与红外监视器/红外棒实现无线数据交换
  • 插入式 Wilo IF 模块位置，可选 Modbus、BACnet、CAN、PLR、LON，用于连接楼宇自动化系统
• 安全功能
  • 全面电机保护，内置断路电子装置
  • 防止未经授权的访问（禁止存取）
• 双头泵管理
  • 主/备用运行（自动故障切换）
  • 24 小时后切换主/备用运行以均衡使用
  • 并联运行与并联运行下的启停优化（以优化效率）

出厂状态 / 随机文件

• 水泵
• 安装及操作说明书（多语言）

选项与配件

• …-L1：带青铜叶轮（需额外付费）
• …-L4：带不锈钢叶轮（需额外付费）
• …-R1：无压差传感器（R1 规格）
• …-S1：带特殊机械密封
• 托架及底座安装固定件；双头泵泵壳盲法兰；机械密封安装辅具；IR 棒；IF 模块（PLR、LON、BACnet、Modbus、CAN）等

材料

• 水泵壳体与联接架：EN-GJL-250
• 叶轮：EN-GJL-200；特殊规格可选 CuSn10 青铜或 1.4408 不锈钢（视型号）
• 轴：1.4122 或 1.4057
• 机械密封：AQEGG（可按需提供其它密封）

caractéristiques / spécifications techniques

• 允許泵送介質溫度範圍：-20 °C 至 +140 °C
• 电源连接：3~480 V ±10 %, 50/60 Hz；3~440 V ±10 %, 50/60 Hz；3~400 V ±10 %, 50/60 Hz；3~380 V -5%/+10%, 50/60 Hz（视型号及地区）
• 电机能效等级：IE5（高效 EC 电机）
• 电磁兼容性：满足 EN 61800-3:2018（居民区干扰发射 / 工业区抗干扰性）
• 防护等级：IP55
• 公称直径范围：DN 40 至 DN 200
• 最大工作压力/温度：在最大工作压力 16 bar 时，温度最高 +120 °C；在 13 bar 时，温度最高 +140 °C
• 机械密封示例：AQ1EGG / Q1Q1X4GG / Q7Q7X4GG（按型号配置）
