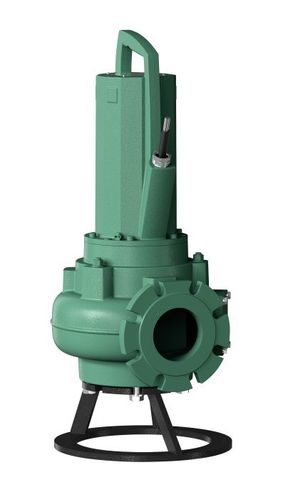

涡流泵 Rexa PRO series

废水电动浸没式

概述

• 凭借效率经过优化的单流道叶轮，可以实现最高效率
• 采用低堵塞涡流叶轮，运行安全
• 安全性经过验证。标配符合 ATEX 标准规定的防爆级
• 可选用节能的 IE3 电机技术

产品分类
潜水泵，适用于固定和移动湿式安装，以及固定干式地坑安装，可用于连续运行或间歇运行。

适用液体

• 商业环境中泵送含有粪便的污水
• 废水（含少量沙子和砂砾）
• 污泥，最大干物质含量为 8%（取决于所选水力部件）

设备 / 功能

• 获得 ATEX 防爆认证
• 绕组温度监控装置带双金属传感器
• 电机舱泄漏检测（仅适用于 P 13 电机）
• 接线电缆带裸露电缆端部
• 交流电规格，带电容器控制开关（单相版本）

型号代码（示例与各段含义）
示例： Rexa PRO-V06-212A/21M015X540/O
Rexa = 污水潜水泵
PRO = 系列
V / C = 叶轮形式（V = 涡流叶轮，C = 单通道叶轮）
05 / 06 / 08 / 10 = 压力连接公称直径（05 = DN 50；06 = DN 65/80；08 = DN 80；10 = DN 100）
21 = 功率指标
2 = 特性曲线编号
A = 材料和涂镀规格的标识
2 = 极数
1 = 电机能效等级（IEC 60034-30：1 = IE1；3 = IE3）
T = 电源连接规格（M = 单相交流；T = 三相交流）
015 = 值/10 = 电机额定功率 P2（单位 kW）
X = 获得 ATEX 防爆认证
5 = 电源频率：50 Hz
40 = 额定电压代码（23 = 230 V；40 = 400 V）
O = 接线电缆带裸露电缆端部

产品系列示例（部分条目，表格以“ | ”分隔列，并用换行表示行）
产品名称 | 压力喷嘴 | 电机额定功率 P2 | 防爆应用领域 | 浮子开关 | 电源插头 | 电源连接 | 最大通过颗粒直径 | 商品编号
Rexa PRO-C05-322A/21M011X523/O | DN 50 | 1.1 kW | ATEX Zone 1, ATEX Zone 2 | 没有 | 否 | 1~230 V, 50 Hz | 45 mm | 6098471
Rexa PRO-C05-322A/21T011X540/O | DN 50 | 1.1 kW | ATEX Zone 1, ATEX Zone 2 | 没有 | 否 | 3~400 V, 50 Hz | 45 mm | 6098472
Rexa PRO-C05-324A/21M011X523/O | DN 50 | 1.1 kW | ATEX Zone 1, ATEX Zone 2 | 没有 | 否 | 1~230 V, 50 Hz | 45 mm | 6098473
Rexa PRO-C05-324A/21T011X540/O | DN 50 | 1.1 kW | ATEX Zone 1, ATEX Zone 2 | 没有 | 否 | 3~400 V, 50 Hz | 45 mm | 6098474
Rexa PRO-C05-326A/21M015X523/O | DN 50 | 1.5 kW | ATEX Zone 1, ATEX Zone 2 | 没有 | 否 | 1~230 V, 50 Hz | 45 mm | 6098475
Rexa PRO-C05-326A/21T015X540/O | DN 50 | 1.5 kW | ATEX Zone 1, ATEX Zone 2 | 没有 | 否 | 3~400 V, 50 Hz | 45 mm | 6098476
Rexa PRO-C05-328A/21T025X540/O | DN 50 | 2.5 kW | ATEX Zone 1, ATEX Zone 2 | 没有 | 否 | 3~400 V, 50 Hz | 45 mm | 6098477
Rexa PRO-C06-342A/21T025X540/O | DN 65/80 | 2.5 kW | ATEX Zone 1, ATEX Zone 2 | 没有 | 否 | 3~400 V, 50 Hz | 45 mm | 6098479
Rexa PRO-C06-344A/21T025X540/O | DN 65/80 | 2.5 kW | ATEX Zone 1, ATEX Zone 2 | 没有 | 否 | 3~400 V, 50 Hz | 45 mm | 6098480
（表中为页面展示的前若干型号示例；页面包含多个变型，共计 93 条结果）

结构
潜水污水泵由水力部件（壳体、叶轮）、电机（表面冷却式）、充油密封室和两道机械密封等构成；水平压力连接为法兰连接。可提供湿式安装悬挂、移动安装支脚等附件。

技术数据（摘录）

• 电源连接：1~230 V, 50 Hz 或 3~400 V, 50 Hz
• 浸水运行模式：S1
• 非浸入运行模式（仅适用于 P 13 电机）：短时运行 S2-30 min；间歇运行 S3 25%
• 防护等级：IP68
• 绝缘等级：F
• 介质温度：3…40 °C（37 至 104 °F）；最高 60 °C（140 °F）可持续 3 分钟
• 最大潜水深度：20 m (66 ft)

材料

• 电机外壳：EN-GJL-250 (ASTM A48 Class 35/40B)
• 水力部件外壳：EN-GJL-250 (ASTM A48 Class 35/40B)
• 叶轮：EN-GJL-250 (ASTM A48 Class 35/40B)
• 静态密封：NBR（丁腈橡胶）
• 密封，水泵侧：SiC/SiC；电机侧密封：C/MgSiO4
• 轴端：1.4021 不锈钢（AISI 420）

版本说明

• 单相版本：表面冷却单相电机，带绕组温度监控（双金属）与内部湿度电极（用于泄漏检测），随附可拆卸供电电缆与电容器箱（用于启动/运行电容器）；标配防爆认证。
• 三相版本：表面冷却三相电机，带绕组温度监控与内部湿度电极（用于泄漏检测），随附可拆卸散线端供电电缆；标配防爆认证。

出厂状态

• 水泵
• 安装及操作说明

可选项

• IE3 电机
• 绕组过热保护采用 PTC 传感器
• 电机绕组绝缘等级“H”
• FKM（FPM）静密封垫片
• 外壳和叶轮采用 Ceram C0 防腐蚀涂镀
• 特殊电压

附件

• 用于湿式安装的悬挂装置
• 用于移动安装的水泵支脚
• 液位控制装置
• 用于密封室泄露监控的外部铅芯湿度电极
• 固定件套件（带地脚螺栓）
• 安装附件与链条
• 开关设备、继电器和插头

Caractéristiques / spécifications techniques

• 系列：Rexa PRO（潜水污水泵，具 ATEX 防爆认证可选）
• 叶轮类型：涡流叶轮（V）或单通道叶轮（C）
• 公称直径：DN 50 / DN 65/80 / DN 80 / DN 100
• 电机功率范围（示例）：1.1 kW、1.5 kW、2.5 kW、3.9 kW、4.5 kW、5 kW 等
• 电源：单相 1~230 V 或 三相 3~400 V，50 Hz
• 防护等级：IP68；绝缘等级 F；介质温度 3…40 °C（短时可达 60 °C）
• 材料主要为灰口铸铁 EN-GJL-250，轴端为不锈钢 1.4021
