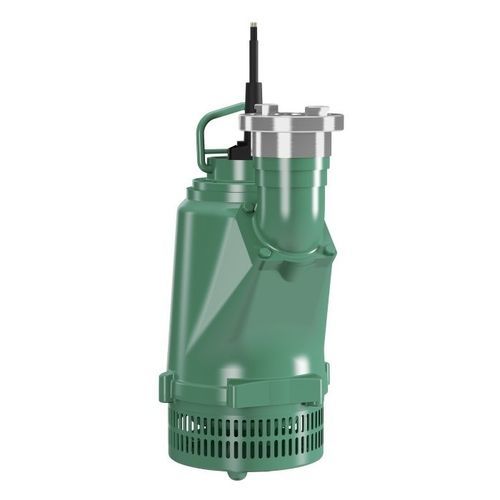

离心泵 EMU KS series

废水油电动

产品概述

• 设计结构坚固耐用，可以实现较长的使用寿命
• 连续运行和开合操作可以保证高度运行可靠性
• 连接电缆带插头，便于操作
• 装有浮子开关，便于操作（S 型）

结构
潜水式排污泵

应用

• 泵送：污水、工业用水

设备 / 功能

• 带插头的连接电缆
• S 型装有浮子开关
• 油冷式电机（规格 20 以下）
• 表层涡流冷却（规格 24 以上）

型号代码
（示例表述，字段用以解释型号含义）
Wilo-EMU KS 15x — KS = 潜水式排污泵；15 = 结构尺寸；x = 规格（E、ES、D、DS、DMS、E0、D0 等）
规格说明（简要）：
KS = 潜水式排污泵
15 = 结构尺寸
x 的可能值：E：单相交流电机；ES：带浮子开关的单相交流电机；D：三相交流电机；DS：带浮子开关的三相交流电机；DMS：带浮子开关和配电箱（带电机保护开关）的三相交流电机；E0：带裸露电缆端部的单相交流电机；D0：带裸露电缆端部的三相交流电机；GG：灰口铸铁电机外壳；Ceram：带 Ceram 涂层的整泵；Ex：通过防爆认证；Z：同心压力套管；H：高压叶轮；M（中压叶轮）；N：低压叶轮

技术数据

• 电源连接：1~230 V，50 Hz 或 3~400 V，50 Hz
• 防护等级：IP68
• 最大潜水深度：12.5 m
• 流体温度：3 … 40 °C
• 电缆长度：10 m 或 20 m（视规格而定）
• 压力端口：Storz 联轴器，规格 C 至 A（视型号而定）

材料

• 电机外壳：铝或 EN-GJL 250（视型号而定）
• 泵壳：EN-GJL 250
• 叶轮：EN-GJL 250（开放式流道叶轮）
• 轴：1.4021
• 密封件：电机侧：C/Cr 或 C/陶瓷；流体侧：SiC/SiC；静态密封件：FPM

水力部件
压力侧出口采用立式螺纹连接，并配备 Storz 联轴器；叶轮采用开放式流道叶轮设计。

电机
规格 20 以下：自冷却单相或三相交流电机，电机壳内注油；规格 24 及以上：表面冷却三相交流电机，带热机监控与表层涡流冷却装置。防爆型（Ex）整泵配备表面冷却电机（无表层涡流冷却装置）。所有型号可在潜水与非潜水状态下连续运行并支持开合操作。规格 20 以下的接线电缆可拆分，长度 10 m；规格 24 及以上为固定连接，长度 20 m。所有连接电缆均带插头；S 型额外配备浮子开关；DMS 型配备带电机保护的配电箱。

密封件
流体侧和电机侧通过两个双向机械密封实现，密封室可防止流体进入电机，填充介质为可生物降解的环保物质。

出厂状态

• 水泵带连接电缆和插头
• S 型额外配备浮子开关
• 压力套管带 Storz 管接头
• 随货附安装及操作说明书

附件

• 压力软管套件带 Storz 联轴器
• 深吸装置
• 警报器

特性 / 技术规格

• 系列名称：EMU KS
• 应用场景：污水 / 工业用水输送与排水
• 防护等级：IP68
• 最大潜水深度：12.5 m
• 流体温度范围：3–40 °C
• 电源：单相 1~230 V 或 三相 3~400 V
• 电缆：10 m 或 20 m（带插头）
• 连接方式：Storz 联轴器压力接头
