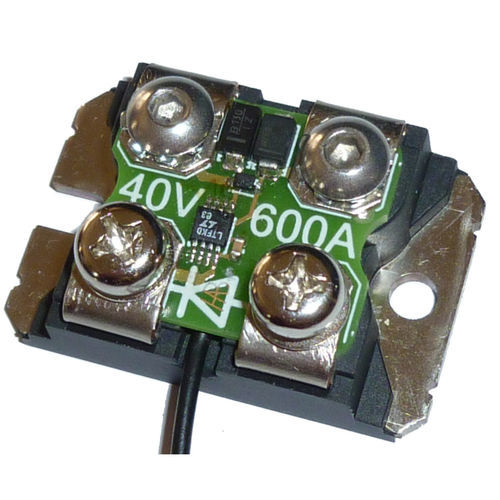

备用电源系统有时需要对电池进行OR-ing。例如，在主电池放电时让系统上线。当电流较低时，使用一个简单的二极管就可以轻松完成。然而，当电流变得更大时，由于二极管的正向电压不可避免，二极管的功率耗散迅速增加到不可接受的水平。更不用说这个正向电压浪费了5%到10%的可用功率（来自12V电池）。 出于这个原因，我们设计了这个有源 "理想 "二极管块。二极管被一个高电流的mosfet所取代。在没有工作电压的情况下，这个mosfet表现得像一个普通的二极管。施加电压后，mosfet驱动器被激活。驱动器启用mosfet，并将正向电压调节到30mV（比典型的普通二极管低30倍），或调节到给定的电流和mosfet的Rds电阻所能达到的最低电压。这个电阻导致每安培的正向电压约为1mV。 性能： 为了说明这一点，在60A的测试装置中，16mm²的电线和它们的终端分别造成85和95mV的电压降！在二极管上的电压降为0！跨越二极管的电压降，在终端螺丝上测量为73mV。 规格： 反向电压等级40V 额定电流600A 封装SOT-227（尺寸25x38mm）。 适用于4mm和5mm环形端子的M4螺丝端子 与金属底座的电气隔离 2500VAC，1分钟 结点至金属外壳的热阻（RθJC）0.21°C/W（） * 结点至环境的热阻(RθJA) ~20°C/W () * 最大结点温度175°C 最低工作电压 8VDC 漏极-源极电阻（Rds） 0.001Ω
