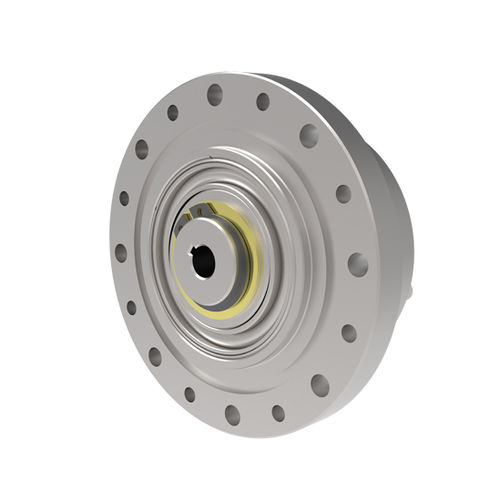

谐波减速机 WCSG-II同轴空心轴200-500Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴位置
- 同轴
- 机轴位置
- 空心轴
- 扭矩
- 200-500Nm, 100-200Nm, 20-50Nm, 50-100Nm, 500-1000Nm, 5-10Nm
- 构造特性
- 紧凑型
- 层数
- 单级
- 性能
- 高精度, 静音, 高效率, 大扭矩
- 应用
- 用于传动装置, 用于机器人, 医疗设备用, 用于印刷机, 用于机床, 用于铣床, 用于包装机, 回转工作台, 用于切割机
- 其他特性
- 大型
- 旋转速度
最少: 3,500 rpm
(21,991.1486 rad.min-1)最多: 8,000 rpm
(50,265.4825 rad.min-1)- 削减比率
50 unit, 80 unit, 100 unit, 120 unit
产品介绍
WCSG-II 系列挠性花键为杯形标准结构。输入轴通过十字滑块联轴器与波发生器的内孔相连。
一般情况下，圆形花键端为固定端，挠性花键为输出端。
1.WCSG 系列：高扭矩
2.扭矩容量比 WCSF 系列高 30
3.使用寿命比 WCSF 系列长 43
3.杯形标准结构
4.设计紧凑简洁
5.无反向间隙，输入输出同轴
6.定位和旋转精度高
效率：25-120 型，转速为 500-3000r/min，当传动比为 50-120 时，效率为 75-90%；当传动比为 160 时，效率为 70-85%；
噪音 在额定转速和负载下，噪音小于 50dB；
高精度：采用最先进的技术，设计误差小于 1 微米；
设计紧凑，重量轻： 采用一体化设计和高性能材料，与普通齿轮装置相比，谐波减速器的尺寸和重量大大减小。
效率高，使用寿命长： 由于采用了高强度的高性能材料，以及先进的表面热处理技术和表面冷却技术，关键部件的表面耐磨性提高了三倍以上。从而大大提高了使用寿命。
传动稳定，无冲击：采用先进的三维仿真设计技术和高精度加工技术，关键部件精度高、变形小、传动平稳、性能好。
---
