计量系统 EDGE CORE

概述
Edge Series 提供三款用于生产环境的小型视觉测量系统，用于小型精密零件的尺寸检验。紧凑型自动化设计，可在靠近制造过程的位置实现可重复的尺寸验证，为生产和质量控制提供更快的反馈。

主要优势

• 在操作员和批次之间实现可重复测量
• 三种自动化级别（手动、2 轴自动、完整 3 轴 CNC）
• 模式识别实现特征自动检测

系列概述
Edge Series 支持车间测量，提供三种系统选项以适应不同的检验流程：CORE 用于灵活的手动检验，VISTA 用于快速的 2 轴自动测量，APEX 用于完整的 3 轴 CNC 测量并实现最高自动化吞吐量。

APEX — 完整 3 轴 CNC 测量

• 完整的 3 轴 CNC 控制与测量
• 电动 6.5:1 变焦光学（7 档位）
• 电动对焦
• 可调的亚台虹膜控制，适用于平面和车削零件
• 可编程 LED 照明（4 区环形）
• 模式识别实现特征自动检测
• 图像拼接功能
• GD&T 测量能力
• 结构化报告与数据导出
• M3 测量软件（M‑Series）

VISTA — 快速 2 轴自动测量

• 3 轴 CNC 控制，2 轴测量程序
• 低畸变远心光学（大视场）
• 电动对焦
• 准直的亚台透射照明
• 可编程 LED 照明
• 模式识别实现特征自动检测
• 图像拼接功能
• GD&T 测量能力
• 结构化报告与数据导出
• M3 测量软件（M‑Series）

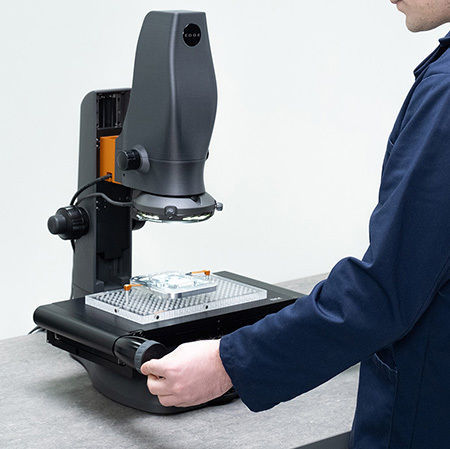

CORE — 灵活的手动检验

• 手动平台控制以完成灵活的检验任务
• 手动 6.5:1 索引变焦光学（6 档位）
• 用于平面和车削零件的虹膜控制亚台透射照明
• 可编程 LED 照明
• 模式识别实现特征自动检测
• 图像拼接功能
• GD&T 测量能力
• 结构化报告与数据导出
• M3 测量软件（M‑Series）

测量软件（M3 / M‑Series）
M3 测量软件通过编程检验流程、自动特征检测和结构化报告实现可重复的尺寸验证。

• 创建并运行编程检验流程
• 存储并调用测量程序
• 用于自动特征定位的模式识别（Eye Measure）
• 多零件批量检验
• 结构化测量报告及 DXF 导入 / 数字比对
• 用于 SPC 的数据导出及与质量系统的集成

应用

• 精密工程：螺纹、齿轮、轴、台肩、沟槽及小型加工外壳的测量
• 电子行业：微型元件、连接针、焊盘及 PCB 特征的检验
• 精密塑料与 3D 打印：对成型连接件、塑料外壳进行非接触测量；检测毛刺、收缩、翘曲或变形
• 医疗器械：导管组件、支架特征、外科器械元件及微型注塑件的检验

Edge Series 优势

• 紧凑的生产就绪占地，可放置于车间现场
• 在操作员、班次和批次间实现可重复测量
• 三种明确的自动化级别以匹配检验需求
• 提供计量专业知识、培训与应用支持，确保正确规格与集成

技术规格（摘要）
测量能力（X / Y / Z） — APEX / VISTA / CORE: 200 x 100 x 95/100 mm
视野 – 最大 — APEX: 12.4 x 7.8 mm；VISTA: 35 mm 对角（28 mm / 21 mm）；CORE: 15.5 x 10.0 mm
视野 – 最小 — APEX: 2.8 x 1.8 mm；VISTA: 定焦镜头；CORE: 2.5 x 1.5 mm
放大范围* — APEX: 27x–117x；VISTA: 10.3x；CORE: 20x–117x（基于 22" 显示器，适配屏幕）
镜头控制 — APEX: 电动变焦与对焦；VISTA: 电动对焦与远心镜头；CORE: 手动变焦与对焦
相机 — APEX & CORE: 2.3 MP CMOS (11.251 mm x 7.032 mm)；VISTA: 5.0 MP CMOS (5.702 mm x 4.277 mm)
控制 — APEX & VISTA: 3 轴 CNC；CORE: 手动平台控制
最大载重 — 10 kg（所有型号）
标准占地（含 PC 与显示器） — APEX: 800 x 520 x 570 mm；VISTA: 800 x 520 x 550 mm；CORE: 550 x 650 x 580 mm
工作体积（含 PC 与显示器） — APEX: 1000 x 520 x 670 mm；VISTA: 1000 x 520 x 620 mm；CORE: 720 x 690 x 670 mm
编码器分辨率 — X,Y: 1 µm；Z 轴: 0.5 µm（所有型号）
测量不确定度（X–Y 轴）* — APEX & CORE: 5 + (6.5 L / 1000) µm；VISTA: 5 + (9.54 L / 1000) µm（FOV 模式下 4 µm）
测量不确定度（Z 轴）* — APEX & CORE: 15 + (7 L / 1000) µm；VISTA: 不适用
表面照明 — 4 区白色 LED 环形灯，带可选漫射器（因型号而异）
亚台（透射）照明 — 绿光 LED 背光，并配有虹膜可调（APEX/CORE）或准直绿光 LED（VISTA）
灯光控制 — 全面可编程 LED 照明（所有型号）
测量软件 — M‑Series / M3（随系统提供）；可选软件模块以扩展功能
