计量系统 EDGE VISTA

概述
Edge Series 包含三款紧凑型视觉测量系统，针对生产环境和小型精密零件的尺寸检验而设计。该系列便于车间就位集成、可编程照明与自动特征检测，可减少手工测量步骤并加快向生产的反馈速度。

主要优势

• 在操作员、班次和批次间实现可重复测量
• 三种自动化级别：手动、2轴自动以及完整3轴CNC
• 基于模式识别的自动特征检测
• 可编程照明与图像拼接以扩展视野覆盖

Edge Series 优势

• 01 — 紧凑的生产就绪占地，便于靠近制造线集成
• 02 — 可重复的测量，支持可靠的质量控制
• 03 — 三个预定义的自动化级别以适配不同检验流程
• 04 — 计量专业支持：为生产需求提供规格制定、安装与售后支持

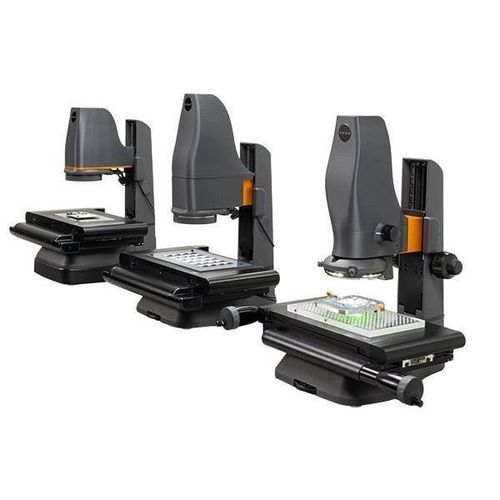

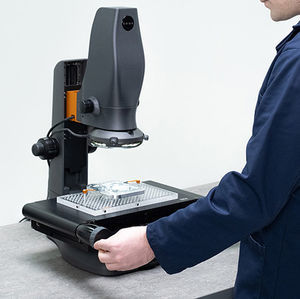

系列三款系统
APEX
用于受控生产检验的全3轴CNC测量。配备6.5:1电动变倍镜头（7档）、电动对焦、可调节副工作台光圈、可编程LED照明、模式识别、图像拼接、GD&T测量能力、结构化报告及M3测量软件。

VISTA
用于重复检验的快速2轴自动测量。提供3轴CNC控制且支持2轴测量模式、低失真远心光学、電動對焦、准直副工作台照明、可编程LED照明、模式识别、图像拼接、GD&T功能及M3软件。

CORE
用于生产验证的灵活手动测量。手动工作台控制以完成快速检验任务、6档手动索引变倍镜头、带光圈的副工作台透射照明、可编程LED照明、模式识别、图像拼接、GD&T能力及M3测量软件。

测量软件（M3）
M3测量软件通过程序化检验流程、自动特征检测（模式识别）、批量检验、结构化报告、DXF导入/数字比对以及SPC和质量系统的数据导出，提供可重复的尺寸验证。检验流程和自定义测量例程可根据具体任务进行配置。

应用

• 精密工程：螺纹、齿轮、轴、肩部、沟槽、小型加工外壳
• 电子：连接器针脚、焊盘、元件间距、电路板特征
• 精密塑料与3D打印：模制连接器、外壳、薄壁及复杂塑料零件
• 医疗器械：导管组件、支架特征、微型注塑件

技术规格（摘要）

• 测量容量 (X / Y / Z)：200 x 100 x 95/100 mm (APEX / VISTA / CORE)
• 测量容量备注：测量不确定度按 ISO‑10360 第7部分确定
• 镜头 (APEX)：6.5:1 电动变倍光学镜头（7档）
• 镜头 (VISTA)：低失真远心镜头
• 镜头 (CORE)：6.5:1 索引式手动变倍光学镜头（6档）
• 视场 – 最大：APEX 12.4 x 7.8 mm；VISTA 35 mm 对角（28 mm / 21 mm）；CORE 15.5 x 10.0 mm
• 视场 – 最小：APEX 2.8 x 1.8 mm；VISTA 固定镜头；CORE 2.5 x 1.5 mm
• 放大范围（基于 22" 显示器，适配屏幕）：APEX 27x–117x；VISTA 10.3x；CORE 20x–117x
• 镜头控制：APEX 电动变倍与对焦；VISTA 电动对焦；CORE 手动变倍与对焦
• 相机：APEX & CORE 2.3 MP (11.251 x 7.032 mm) CMOS；VISTA 5.0 MP (5.702 x 4.277 mm) CMOS
• 控制：APEX 3轴 CNC；VISTA 3轴 CNC；CORE 手动
• 最大承重（工作台）：10 kg（所有型号）
• 标准占地（X / Y / Z）+ PC & 显示器：APEX 800 x 520 x 570 mm；VISTA 800 x 520 x 550 mm；CORE 550 x 650 x 580 mm
• 工作体积（含 PC & 显示器）：APEX 1000 x 520 x 670 mm；VISTA 1000 x 520 x 620 mm；CORE 720 x 690 x 670 mm
• 编码器分辨率：X,Y 1 μm；Z 轴 0.5 μm
• 测量不确定度（X–Y 轴）：APEX & CORE 5 + (6.5 L / 1000) μm；VISTA 5 + (9.54 L / 1000) μm（FOV 模式为 4 μm）。L = 毫米为单位的长度；不确定度按 ISO‑10360 第7部分
• 测量不确定度（Z 轴）：APEX & CORE 15 + (7 L / 1000) μm；VISTA 列表中未列出 Z 轴不确定度
• 表面照明：4 区段高亮白色 LED 环形光，带可选漫射器（型号不同）
• 副工作台（透射）照明：APEX/CORE 为带虹膜调节的绿色 LED 背光；VISTA 为准直绿色 LED
• 光控制：所有型号光源均可完全编程
• 测量软件：随系统提供 M‑Series / M3 软件；支持程序化检验、模式识别、报告、DXF 导入、数据导出及 SPC 集成
