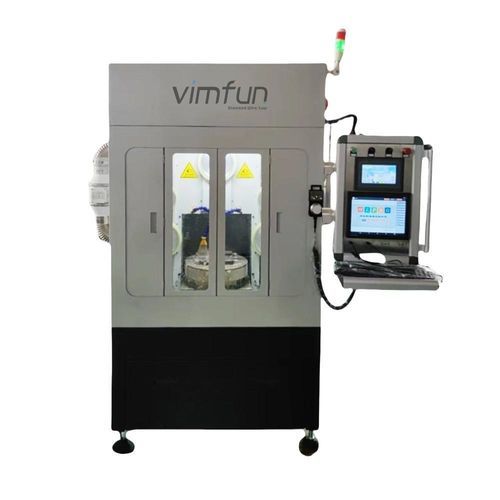

线切割机 SGRI 20

金刚石线用于陶瓷用于泡沫

产品概述
SGRI 20 CNC 环形切割机是一款多功能 CNC 金刚石线切割设备，专为小型复杂零件的精密切割而设计。其集成自动切片、CAD 文件导入与第四轴旋转，可加工最大 200 x 200 x 200 mm 的圆柱形及多面体工件。适用于光学玻璃、工程陶瓷、珠宝和精密工程零件等对形状复杂性和重复性有较高要求的应用场景。

SGRI 20 的主要特点

• 自动切片：实现逐层稳定切割的全自动切片功能，减少人工干预。
• CAD 文件导入：支持 DXF、DWG、STP 文件，用于切割复杂 2D/3D 轮廓，加速快速打样。
• 多面体切割旋转轴：内置第四轴，用于精确切割戒指、管件和多面形状。
• 紧凑工件容量：适配最大 200 x 200 x 200 mm 的工件，最大切割厚度可达 200 mm。
• 高精度控制系统：支持 G-code 的 CNC 控制，保证刀具路径精确，重复定位精度 ±0.03 mm。
• 材料兼容性广：可加工光学玻璃、工业陶瓷、贵金属与有色金属、塑料、泡沫及复合材料。
• 人性化界面：基于 Windows 的软件与 USB 即插即用连接，简化设备设置。
• 结构坚固：焊接钢架减少高速运行时的振动。
• 可选配件：可选旋转工作台以增强 3D 切割能力，及冷却系统以延长连续运行时间。

功能

• 自动切片
• 多面体切割
• 复杂轮廓切割
• 在一台设备中集成 SG 20、SGR 20 和 SGI 20 的功能

典型应用

• 工程陶瓷：加工氧化铝 (Al₂O₃)、氮化铝 (AlN) 等烧结陶瓷，用于射频模块、功率电子及热基板。
• 珠宝行业：加工复杂戒指、吊坠及金、银、黄铜的定制雕刻。
• 艺术与设计：来自泡沫、塑料或软金属的精细 3D 雕塑、原型及装饰件制造。
• 化学 / 棱镜切割：用于光谱学和实验的玻璃、石英或特殊聚合物光学棱镜的精密切割。
• 精密工程：制造小型复杂的航空航天、汽车或医疗部件，包括最大 200 mm 厚的金属部件。

切割方式比较（摘要）
Feature | SGRI 20 | CNC Plasma Cutter | CNC Laser Cutter | CNC Router (4-Axis)
Max Workpiece Size | 200 x 200 x 200 mm | Up to 3000 x 1250 mm | Up to 2000 x 1000 mm | Up to 3000 x 1500 mm
Max Cutting Thickness | 200 mm | 50 mm | 20 mm | 150 mm
Rotary Axis | Yes (4th axis included) | Optional | Optional | Yes (often optional)
CAD Import | DXF, DWG, STP | DXF, IGES | DXF, STL | DXF, STP
Material Versatility | Metals, plastics, foams, ceramics | Primarily metals | Metals, some plastics | Wood, plastics, soft metals
Automated Slicing | Yes | Limited | Yes | Limited
Precision | ±0.03 mm | ±0.5 mm | ±0.05 mm | ±0.2 mm
Price Range | Mid-range | High | High | Mid to high
Ideal Use Case | Jewelry, small parts, multi-polygon | Large metal sheets | Thin metal/plastic sheets | Wood, foam, large parts

技术规格

• 最大工件长度 (mm)：200
• 最大工件宽度 (mm)：200
• 最大工件高度 (mm)：200
• 工作台 Y 轴行程 (mm)：200
• 工作台 Z 轴行程 (mm)：220
• 最大金刚石线速度 (m/s)：51
• Y 轴最小进给增量 (mm)：0.01
• Z 轴最小进给增量 (mm)：0.01
• Y 轴重复定位精度 (mm)：0.01
• Z 轴重复定位精度 (mm)：0.01
• 总功率消耗 (kW)：1.5
• 电源：220V 50Hz
• 机器尺寸 (mm)：1044 × 950 × 1810
• 机器重量 (kg)：720
• 上料台旋转范围：0 - 360 度
