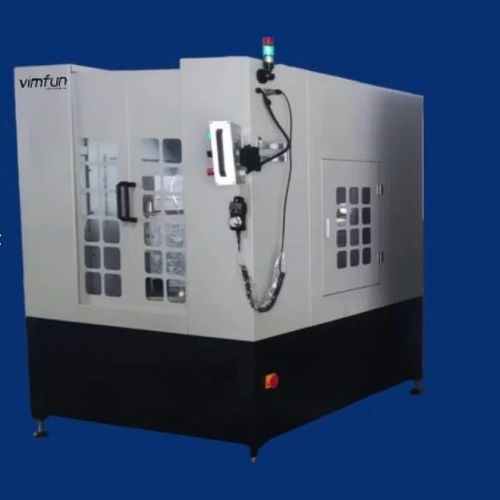

金刚石线锯机 SGI 20

立式用于玻璃用于陶瓷

概述
SGI 20 是一款紧凑型、高精度的 CNC 连续金刚石线锯，专为切割具有复杂轮廓的小型玻璃和陶瓷零件而设计。既支持直线切片，也支持不规则二维轮廓成形，适用于光学实验室、滤光片制造商和研发机构。

主要特点

• 双重切割功能：直切与轮廓成形，支持通过 DXF 导入复杂轮廓。
• 紧凑的垂直龙门结构，提供良好机械刚性；适配最大 200 × 200 × 200 mm 工件。
• 高精度运动系统：Y/Z 行程 200 × 200 mm，由伺服电机驱动，配丝杆与导轨；定位 ±0.01 mm，切割精度 ≤ 0.03 mm。
• DXF 兼容 CNC 软件，内置 CAM，支持圆弧、斜线及直边组合刀路。
• 电镀金刚石连续线 Ø0.35–0.8 mm，高速伺服驱动；切割环长 1797 mm。
• 自动加油与水冷系统，内置水箱与循环，切割清洁。
• 安全配置：断丝检测、紧急停止、电气保护与接近传感器。

应用

• 光学滤光片玻璃（窄带滤光片、红外滤光片）及激光光学毛坯。
• 工业陶瓷（Al2O3、AlN 及用于射频模块、电力电子、热基板的烧结陶瓷）。
• 石英片、微透镜、小型石英视窗、镜片毛坯及光波导基板。
• 用于 MEMS、LiDAR 与光谱学的定制传感器窗与基板。

切割演示 / 对比说明
演示中机器运行平稳、边缘质量干净，适用于滤光片玻璃切片与复杂陶瓷轮廓。与其他技术相比，CNC 金刚石线锯（如 SGI 20）通过 DXF 导入支持复杂形状，具备高精度（≤ 0.03 mm）、热影响小和优良表面光洁度等优势。

参数

• 1 | 最大工件长度（mm） | 200
• 2 | 最大工件宽度（mm） | 200
• 3 | 最大工件高度（mm） | 200
• 4 | 工作台 Y 轴行程（mm） | 200
• 5 | 工作台 Z 轴行程（mm） | 220
• 6 | 最大金刚石线速度（m/s） | 33
• 7 | 最小进给增量 Y 轴（mm） | 0.01
• 8 | 最小进给增量 Z 轴（mm） | 0.01
• 9 | 重复定位精度 Y 轴（mm） | 0.01
• 10 | 重复定位精度 Z 轴（mm） | 0.01
• 11 | 总功耗（kW） | 1.5
• 12 | 电源 | 220V 50Hz
• 13 | 机器尺寸（mm） | 1044 × 950 × 1810
• 14 | 机器重量（kg） | 600

附加技术细节

• 切割精度：≤ 0.03 mm；定位精度 ±0.01 mm。
• 金刚石线直径：0.35–0.8 mm；环长：1797 mm。
• PLC + 伺服控制，触摸屏界面；支持 DXF 导入以实现基于 2D CAD 的刀路。
• 自动恒张力系统以防止断丝并延长线寿命。
• 微米级进给控制，可实现最薄 0.1 mm 的切片。
• 可选全封闭防护设计以减少污染。

特性 / 技术规格

• 型号：SGI 20
• 最大工件尺寸：200 × 200 × 200 mm
• 工作台行程：Y 200 mm，Z 220 mm
• 线速度：最高 33 m/s
• 线直径：Ø 0.35–0.8 mm
• 环长：1797 mm
• 定位及重复精度：0.01 mm (Y/Z)
• 切割精度：≤ 0.03 mm
• 最小进给增量：0.01 mm (Y/Z)
• 总功耗：1.5 kW；电源：220V 50Hz
• 机器尺寸：1044 × 950 × 1810 mm；重量：600 kg
• 功能：DXF 兼容 CNC 软件、自动润滑、水冷、断丝检测、紧急停止、自动恒张力系统
