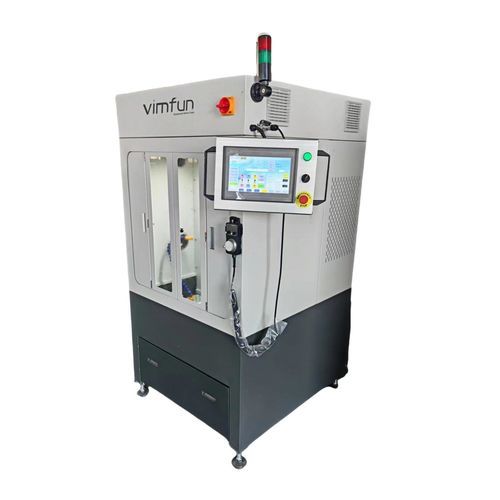

金刚石线切割机 SGR 20

用于玻璃用于陶瓷金属薄板

产品概述
SGR 20是一款用于光学玻璃和陶瓷棱镜高精度切割的金刚石线切割机。配备可编程回转工作台，支持多面切片，适合自动化生产三角形、四边形、五边形及其它多边形棱镜毛坯件。

主要特性

• 多角度棱镜切割：回转工作台360°旋转，角度可编程，自动生成三角形、正方形、五边形、八边形等多边形毛坯。
• 自动切片：切片厚度和数量可编程，支持无人值守的批量加工。
• 立式封闭结构：钢架结构并设观察窗，运行安全且可视。
• 伺服驱动YZ运动+滚珠丝杠：伺服电机、线性导轨与滚珠丝杠，实现定位重复精度±0.01 mm，进给分辨率0.01 mm。
• 触摸屏与手动控制：PLC触摸屏用于参数设置，手持控制器用于对准和手动覆盖。
• 水冷与润滑一体化：循环水系统及自动油润滑，保证清洁稳定的切割条件。

工作原理
通过无尽金刚石线、可编程回转工作台、伺服驱动的YZ轴及自动张力控制协同作用，实现多面光学件的干净且可重复的切割，保证不同材料间棱镜几何形状的一致性。

应用场景

• 生产直角及多边形光学棱镜、分束器、楔形件和倾斜窗口。
• 制造激光光学、成像、AR/VR、望远系统和传感器窗口等光学组件。
• 精密研究实验室与高校用于非标棱镜几何的原型制作。
• 晶体与激光光学工厂在抛光和镀膜前切割YAG、BBO、LBO等晶体。

客户使用案例与优势

• 可在一次编程运行中切割多面，无需重夹；角度精度和表面光洁度满足后续抛光需求。
• 高速无尽线切割与高刚性铸造结构确保效率、稳定性和抗振性，实现长期精度。
• 自动恒张力系统延长线寿命，减少长时间运行中的断线。
• 友好的PLC与伺服界面、模块化设计和自动润滑可减少停机时间和维护工作量。

技术参数

• 工件最大长度 (mm)：200
• 工件最大宽度 (mm)：200
• 工件最大高度 (mm)：220
• 工作台Y轴行程 (mm)：200
• 工作台Z轴行程 (mm)：220
• 金刚石线最大速度 (m/s)：59
• Y轴最小进给增量 (mm)：0.01
• Z轴最小进给增量 (mm)：0.01
• Y轴重复定位精度 (mm)：0.01
• Z轴重复定位精度 (mm)：0.01
• 总功率消耗 (kW)：1.5
• 电源：220V 50Hz
• 整机尺寸 (mm)：1044×943×1810
• 整机重量 (kg)：560
