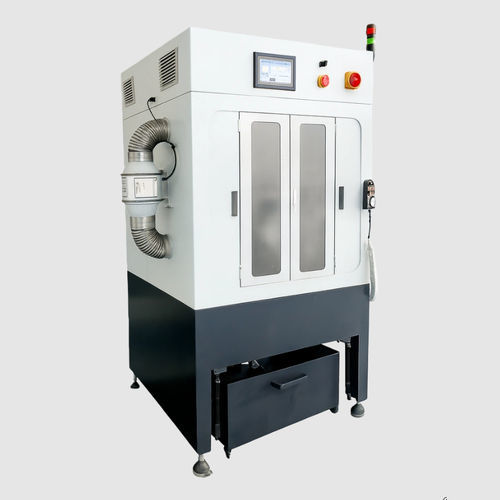

金刚石线切割机 SG20用于玻璃用于陶瓷晶圆
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 金刚石线
- 加工材料
- 用于玻璃, 用于陶瓷
- 切割产品
- 晶圆
- 操控类型
- PLC控制
- 应用
- 实验室
- 相位
- 单相
- 构造特性
- 龙门式
- 其他特性
- 自动, 高精度, 水冷式, 可编程, 伺服电机式, 完全封闭
- Y轴
200 mm
(7.87 in)- Z轴
200 mm
(8 in)- 切割速度
38 m/s
(124.672 ft/s)- 重复精度
0.01 mm
(0.0004 in)- 整体长度
200 mm
(8 in)- 整体宽度
200 mm
(8 in)- 高度
200 mm
(8 in)- 重量
400 kg
(881.85 lb)- 电源
220 V
产品介绍
产品概述
SG20为门架结构的连续（闭环）金刚石线锯，面向小型光学玻璃、晶体及工程陶瓷的高精度切片。支持可控的多层切割、实时厚度设定及封闭式操作，适用于研发与小批量生产的低污染场景。
主要特性
技术规格
典型应用
切割性能与优势
SG20为门架结构的连续（闭环）金刚石线锯，面向小型光学玻璃、晶体及工程陶瓷的高精度切片。支持可控的多层切割、实时厚度设定及封闭式操作，适用于研发与小批量生产的低污染场景。
主要特性
- 适用于最大200 × 200 × 220 mm的小型工件，使用Ø0.3–1.0 mm金刚石线实现高精度切割。
- 双切割模式：等厚模式与可变（自定义）厚度模式，单次任务支持最多10层。
- 全封闭门架结构配安全门，降低污染与飞溅。
- 触摸屏+按键的智能控制：切缝（kerf）补偿、剥离/非剥离模式、实时片厚设置、断线检测、产量追踪与自动停机。
- 自动润滑与水循环冷却，保持切割清洁并减少磨损；支持可选油雾回收装置。
技术规格
- 型号：SG20
- 机型：连续金刚石线锯，门架结构
- 最大工件尺寸：200 × 200 × 220 mm
- 工作台行程（Y × Z）：200 mm × 220 mm
- 金刚石线直径：Ø0.3–1.0 mm
- 最大线速：58 m/s
- 最小进给增量（Y、Z）：0.01 mm
- 重复定位精度（Y、Z）：0.01 mm
- 总功率：1.5 kW；电源：220V 50Hz
- 机器尺寸：1044 × 943 × 1810 mm；重量：400 kg
- 控制：PLC + 伺服，10" 触摸屏，程序化切割逻辑
- 冷却与润滑：水循环与自动润滑；可选油雾回收
典型应用
- 光学玻璃：滤光片、波长选择窗、激光光学毛坯及保护基材的小批量切割。
- 陶瓷材料：氧化铝、氮化铝及电子封装、热组件用烧结陶瓷的制备。
- 晶体切割：石英片、YAG 毛坯及其他光子材料的抛光或切片前处理。
- 科研样品制备：用于实验室和研发的受控厚度试样、多片及切缝补偿模式。
切割性能与优势
- 可编程的精细片厚控制，能够实现超薄切片（示例能力约0.1 mm）及多层任务。
- 在脆性材料上具有优异的表面质量，相较带锯减少崩裂。
- 自动恒张力与动态张力控制，降低断线率并延长线寿命。
- 高刚性铸件结构与高精度导轨/滚珠丝杠，提供±0.01 mm的定位精度以保证一致性。
- 模块化设计与自动润滑减少维护时间并延长部件寿命。
