径向密封 RF

旋转弹性材料NBR

产品描述

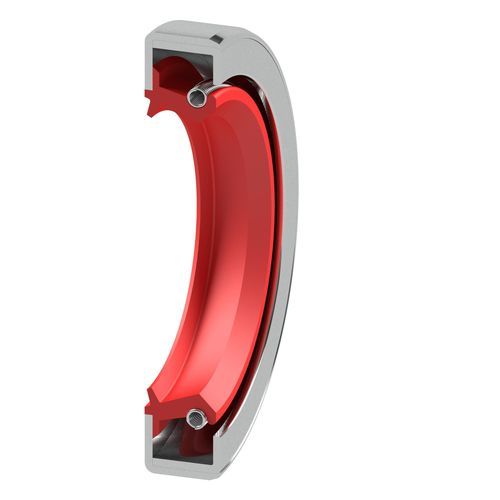

径向油封 Type RF 为符合 DIN 3760（结构型式 CS）的回转轴密封件。其外径为金属结构，并带有额外金属嵌件，以在较苛刻的轴孔中实现更高的压配紧固力。密封元件为带插入张力弹簧的弹性唇，并配有用于外部粉尘含量高的工况的挡尘唇。在表面处理合适的情况下，可用于非加压的回转工况以及低粘度介质或气体工况。

适用领域

• 静态
• 动态
• 单作用
• 双作用
• 线性运动
• 旋转轴
• 往复（摆动）轴

主要用途
用于壳体内对旋转轴进行无压或低压变动的密封。

材料

• 弹性体（标准：NBR、FKM）
• 金属（外圈、嵌件）
• 其他材料及配方可按要求提供

技术参数（概览）

• 可用弹性体：NBR、FKM
• 典型最大压力（NBR）：可达 0.05 MPa
• 温度范围（NBR）：-30 °C 至 +100 °C（视材料而定）
• 典型最大压力（FKM）：可达 0.05 MPa
• 温度范围（FKM）：-20 °C 至 +200 °C（视材料而定）
• 表面速度：取决于材料和轴径
• 注意：温度、速度和压力的最大值不可同时适用，且随材料及介质不同而变化

技术规格

• 名称：Oil Seal Type RF
• 标准 / 结构：DIN 3760，结构型式 CS
• 外部结构：金属外径，带额外金属嵌件以增强压配
• 密封元件：带插入张力弹簧的弹性唇
• 附加特性：用于高外部粉尘环境的挡尘唇
• 主要应用：壳体内无或极小压力波动的旋转轴；若表面处理合适，也适用于低粘度介质和气体
• 标准弹性体：NBR、FKM（其他材料可按要求提供）
• 典型最大压力：可达 0.05 MPa
• 温度范围（视材料而定）：NBR -30 °C 至 +100 °C；FKM -20 °C 至 +200 °C
• 速度：取决于所选材料与轴径
