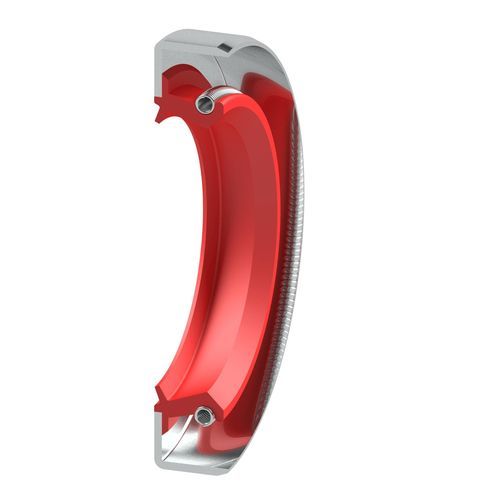

径向密封 RE

旋转弹性材料NBR

产品说明

径向油封 Type RE 是符合 DIN 3760（design type BS）的标准回转轴密封。它具有金属外径，以提高在孔内的压配合。若配合表面经过适当加工，可用于低粘度介质和气体应用。密封唇带有插入式拉伸弹簧，并设有额外防尘唇，以应对外部粉尘负荷高的场合。特别适用于壳体内无压力或仅有微小压力波动的回转轴。标准弹性体材料为 NBR 和 FKM；其他材料可按需提供。

适用领域

• 静态
• 动态
• 单作用
• 双作用
• 直线
• 旋转
• 往复/振动

主要用途
回转轴的无压密封

材料
弹性体、金属。常用弹性体选项：NBR、FKM

技术参数

• 材料类型：NBR — 压力：最高 0.05 MPa；温度：-30°C / +100°C（视材料而定）；转速：依材料和直径而定。
• 材料类型：FKM — 压力：最高 0.05 MPa；温度：-20°C / +200°C（视材料而定）；转速：依材料和直径而定。

最大值（温度、速度和压力）不可同时适用；具体数值取决于材料和介质。

技术特性 / 规格

• Design type: RE (Radial oil seal, DIN 3760 design type BS)
• 金属外径以提高在孔内的压配合
• 密封唇内置拉伸弹簧
• 在外部粉尘负荷高的情况下有额外防尘唇
• 适用于低粘度介质和气体应用（需适当的表面处理）
• 主要应用：回转轴的无压密封
• 标准弹性体：NBR、FKM（其他材料可按需提供）
• 最高压力：最高 0.05 MPa（视材料而定）
• 温度范围（视材料而定）：NBR：-30°C 至 +100°C；FKM：-20°C 至 +200°C
• 转速：依材料和轴径而定
