径向密封 RD

旋转弹性材料NBR

产品描述

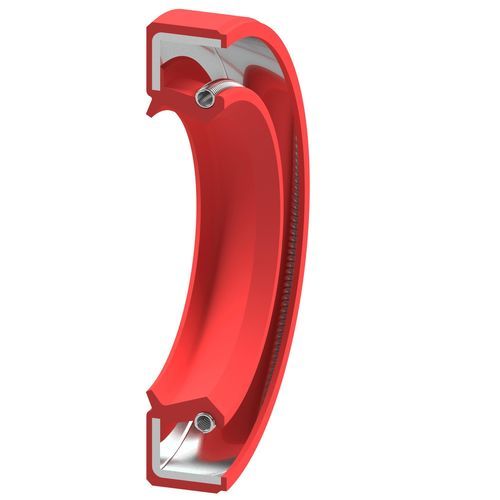

径向油封 RD 型为符合 DIN 3760（设计形式 AS）的旋转密封件。其具有弹性外径和带有嵌入式张力弹簧的弹性密封唇。RD 结构带有附加防尘唇，以增强对外部高粉尘负荷的防护。

使用场景
适用于腔体内的旋转轴，在无压力或仅有微小压力波动的情况下工作。标准弹性体材料为 NBR 和 FKM；可根据要求提供其他材料。

适用领域

• 静态
• 动态
• 单向作用
• 双向作用
• 线性
• 旋转
• 振荡

主要用途
用于旋转轴的无压密封

材料
弹性体、金属

技术参数（部分）

• 材料（标准型号）：NBR、FKM
• 压力（两种型号）：最高 0.05 MPa
• 温度（NBR 型）：-30°C 至 +100°C（视材料而定）
• 温度（FKM 型）：-20°C 至 +200°C（视材料而定）
• 转速：取决于材料和直径
• 设计特征：弹性外径、嵌入张力弹簧、高外部粉尘负荷时的附加防尘唇
• 注意：温度、转速和压力的极限值不可同时叠加；具体数值依材料和介质而异。

特性 / 技术规格

• 型号：Oil Seal Type RD
• 设计标准：DIN 3760 设计形式 AS
• 外径：弹性外径
• 密封元件：带嵌入张力弹簧的弹性体
• 防尘：适用于多尘环境的附加防尘唇变体
• 主要应用：旋转轴的无压密封
• 标准材料：NBR、FKM（可按要求提供其他材料）
• 最大静态/工作压力：最高 0.05 MPa
• 温度范围（视材料而定）：NBR -30°C 至 +100°C；FKM -20°C 至 +200°C
• 工作速度：取决于材料和轴径
• 重要提示：温度、速度和压力的最大值不可累加；数值取决于材料和介质
