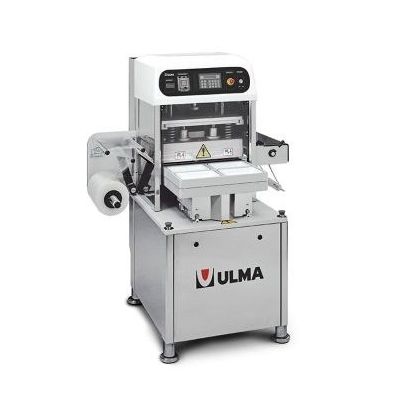

线性托盘封口机 SMART 500

半自动真空用于包装盒

概述
半自动预工业托盘封口机，适用于预成型托盘。可进行改良气氛包装（MAP）和真空包装。性能：剪切封口模式最高8次/分，MAP模式最高5次/分。托盘手动输送，处于中高性能水平。

工艺与周期

• 将装好产品的托盘放入机器的腔体。
• 同时按下两个启动按钮以开始循环。
• 操作顺序：
• 腔体插入并闭合。
• 抽真空阶段（可选）。
• 充气/气体置换阶段（可选）。
• 上膜与托盘密封。
• 膜的成型切割。
• 腔体复位并推进膜以进行下一循环。

操作说明

• 在腔体复位过程中托盘会自动抬起，便于取出和重新装载（时间可调）。
• 换型快速：托盘高度调整约1分钟；完全更换腔体<5分钟，无需工具。
• 机器设计符合CE安全要求及ISO 9001质量标准。

安全功能

• 安全护罩在循环过程中限制进入切割和封口区域。
• 护罩配备安全联锁开关。
• 双手启动：需同时按下两个启动按钮直至腔体就位。
• 控制回路工作电压为24V。

结构与技术

• 采用耐腐蚀/不锈钢材料制造，便于卫生清洁。
• SIEMENS 可编程逻辑控制器（PLC）。
• LCD显示器用于参数、状态及错误信息显示。
• 电气防护等级IP65，便于冲洗清洁。

易用性

• 自动循环，具备最多20组工艺参数的可编程记忆。
• 快速无工具换型，托盘推出时间可调。
• 具备液体和酱料处理的速度与进给控制。

维护

• 维护工作量小。
• 可拆卸护罩便于部件清洁和检修。

选项

• 带数字真空控制的真空系统（真空泵：63或100 m3/h）。
• 气体置换系统（MAP）。
• 印刷膜定位系统、打码机和液体分离器。
• 悬臂式膜卷支架与气体蓄压罐。
• 便于腔体更换的配件及液体包装的速度控制装置。
• 托盘最大高度：120 mm。

技术参数

• 型号：SMART 500（半自动托盘封口机）。
• 性能：剪切封口最高8次/分；MAP最高5次/分。
• 包装方式：MAP与真空。
• 输送：手动托盘输送系统。
• 托盘最大高度：120 mm。
• 真空泵选项：63 或 100 m3/h（机内安装）。
• PLC：SIEMENS；显示：LCD；可编程：最多20套参数。
• 清洁/卫生：符合IP65；结构：耐腐蚀材料。
• 换型时间：托盘高度约1分钟；完全更换腔体<5分钟，无需工具。
