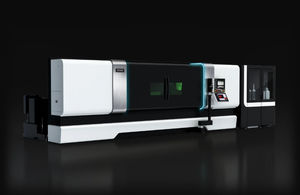

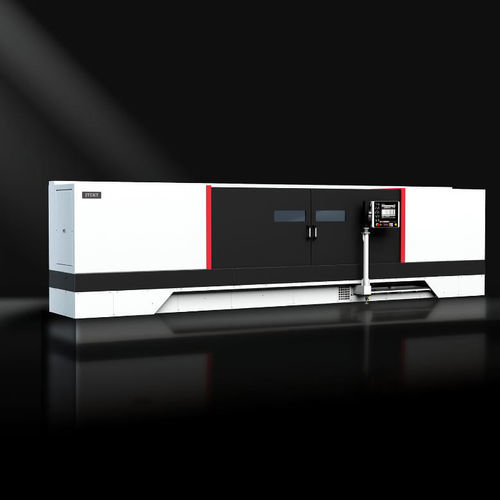

圆柱磨床 G5轴用用于大型工件CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 圆柱
- 应用
- 轴用, 用于大型工件
- 操控类型
- CNC数控
- 其他特性
- 大型
- 其他特性
- 高精度, 重型
- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 轴间距离
1,000 mm, 1,600 mm, 2,500 mm, 3,200 mm, 4,000 mm
(39 in, 63 in, 98 in, 126 in, 157 in)- 砂轮直径
610 mm, 760 mm
(24 in, 30 in)- 速度
33 m/s, 45 m/s
(108.27 ft/s, 147.64 ft/s)- 机器质量
8,000 kg, 10,000 kg, 12,000 kg, 14,000 kg, 17,000 kg
(17,636.98 lb, 22,046.23 lb, 26,455.47 lb, 30,864.72 lb, 37,478.58 lb)
产品介绍
产品概述
G5 Series为大型工件高精度研削而设计的CNC圆柱研磨机。提升的承载能力和高刚性结构实现了稳定的加工精度。加工条件的自动判定、径向测量与心撑调整的自动化可减少因操作技能带来的波动并降低作业负担。采用STAT BEARING®、精密刮削滑动面以及散热/隔热与低振动对策，可长期维持大型辊筒与轴的高精度。
导入优势
主要功能
机器规格
中心距（mm）：1,000 / 1,600 / 2,500 / 3,200 / 4,000
工作台上回转直径（mm）：φ560
研削直径（mm）：φ0–φ550
中心承载重量（kg）：500 [1,000 / 1,500]
砂轮外径（mm）：φ610 [φ760]
砂轮周速（m/s）：33 [45]
砂轮主轴电机（kW）：11 [15]
净重（kg）：8,000 / 10,000 / 12,000 / 14,000 / 17,000
[ ] 表示选配规格
G5 Series为大型工件高精度研削而设计的CNC圆柱研磨机。提升的承载能力和高刚性结构实现了稳定的加工精度。加工条件的自动判定、径向测量与心撑调整的自动化可减少因操作技能带来的波动并降低作业负担。采用STAT BEARING®、精密刮削滑动面以及散热/隔热与低振动对策，可长期维持大型辊筒与轴的高精度。
导入优势
- 设置与测量/调整的自动化降低了确定加工条件的负担，抑制技能差异导致的波动。
- 径向测量与心撑调整自动化，简化作业并支持稳定的加工质量。
- 主要滑动面的精密刮削、热变位对策和低振动床身使高精度得以长期维持。
- 支持最大中心承载量达1,500 kg（含选配）、高功率与更大砂轮直径，适应更大更重的工件。
主要功能
- 径向测量与心撑自动调整功能
- 通过“Easy Operation”实现自动加工条件判定
- steer-by-wire 操作手柄与滑动式操作面板等操作辅助
- 工件最大支持1,500 kg（视型号/规格而定）
- 砂轮主轴电机：11 kW（标准）[15 kW 选配]
- 心轴锥度调整功能
- 高刚性低振动床身与精密刮削表面
- 采用STAT BEARING®（流体轴承）以降低磨损并提供高刚性与阻尼性能
- 全中心覆盖式结构、sleep-in/wake-up 节能模式及能耗可视化等安全与环保功能
机器规格
中心距（mm）：1,000 / 1,600 / 2,500 / 3,200 / 4,000
工作台上回转直径（mm）：φ560
研削直径（mm）：φ0–φ550
中心承载重量（kg）：500 [1,000 / 1,500]
砂轮外径（mm）：φ610 [φ760]
砂轮周速（m/s）：33 [45]
砂轮主轴电机（kW）：11 [15]
净重（kg）：8,000 / 10,000 / 12,000 / 14,000 / 17,000
[ ] 表示选配规格
