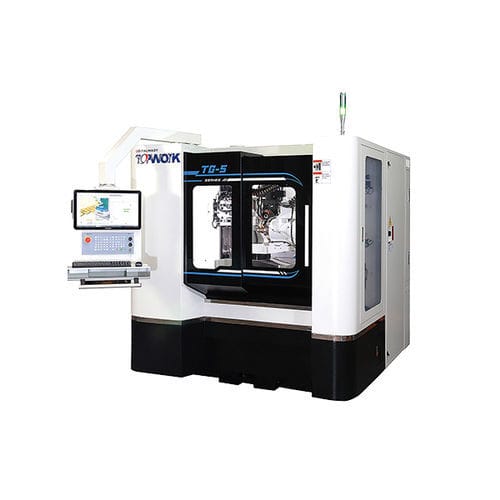

刀具磨床 TG-5

CNC数控5轴精准

TG-5 CNC 五轴刀具磨床，具灵活、精准的特性且经济效益佳。 高性价比配备全球知名品牌 NUM Flexium+ 68 控制器及软体 NUMROTOplus®，拥有强大的刀具设计功能、3D 模拟及碰撞监控，有效率的处理市场上各种不同刀具生产的难题，实现安全无虞的智慧刀具生产解决方案。 机械结构 1. 皮带式主轴 BBT30 或选配 HSK-50C 提升砂轮法兰精度及刚性。 2. 内藏式主轴 HSK-50C (选配) 高精度及高稳定性。 3. A 轴工作头主轴内锥 BT50，蜗杆蜗轮驱动。 4. A 轴工作头直驱马达，内锥 BT50 (选配) 5. 选配内藏式主轴 HSK-50E 及砂轮自动交换系统，砂轮组交换数量最大为两组，每组三颗砂轮，最大砂轮直径 Ø150 mm，最长砂轮位置 200 mm。 6. 3D 刀具探针与砂轮探针，自动探测变化及补正以提升加工精度。 7. FANUC LR Mate 200iD 机械手臂 (选配) 因应自动化生产的需求。 8. 选配机内料仓容纳 4 个料盘，工件直径 Ø3-16 mm 砂轮主轴 皮带式主轴 主轴型式 BBT30 经济型 维修成本低 A 轴工作头 蜗杆传动 工作头内锥 BT50 蜗杆和蜗轮组成 传动比大、结构紧凑 刀具探针量测系统 自动测量刀具，最短时间内完美定位刀具，研磨前可探测工件长度、偏摆及中心出水孔位置。研磨后透过接触式刀具探针，量测直径尺寸，如未达尺寸公差时，可自动进行研磨补正，有效提升整体量产品质。 砂轮探针量测系统 自动量测砂轮直径、位置、厚度、径向偏摆及轴向偏摆，提高机器生产力及减少首次调校刀具的棒材报废，提供精确、可重复的几何资料，测量正、反面位置和砂轮的环面轮廓半径。
