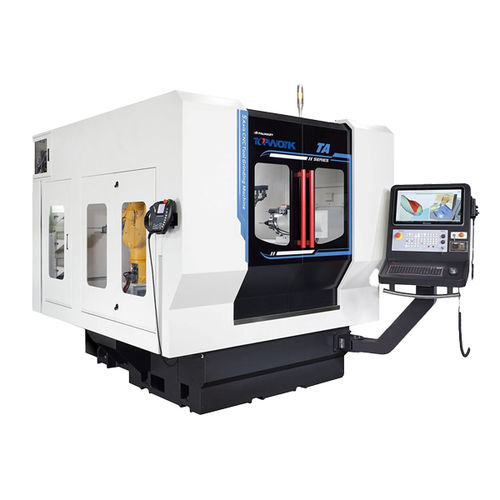

刀具磨床 TA-5 PLUS

用于大型工件CNC数控中等尺寸

高刚性结构搭配高功率主轴设计，适用于中大型刀具。 U轴结构配置支撑座，于研磨中可随砂轮研磨点位同步移动提升加工精度，长钻头自动化生产的最佳选择。 配有砂轮自动交换系统（砂轮组交换数量为三组，每组三颗砂轮），能一次满足粗研磨、精研 磨和抛光研磨。 1. 卧式结构，高刚性设计 2. 内藏式主轴 HSK-50E 3. 3D 刀具探针与砂轮探针，自动探测变化及补正以提升加工精度 4. A轴工作头为直驱马达，内锥 BT50 5. 砂轮自动交换系统，砂轮组交换数量为四组，每组三颗砂轮，最大砂轮直径 Ø150 mm 6. 选配瑞士 Stäubli TX2-60 机械手臂，高自由度及灵活性并整合于机台内 7. 选配机内料仓容纳四个料盘，工件直径 Ø3-16 mm 砂轮主轴 内藏式主轴 主轴型式 HSK-50E 高精度 高刚性低振动 高功率大扭力 A 轴工作头 直驱马达 工作头内锥 BT50 利用空压快速夹持工件 同心度控制在 2 um 以内 砂轮探针量测系统 自动量测砂轮直径、位置、厚度、径向偏摆及轴向偏摆，提高机器生产力及减少首次调校刀具的棒材报废，提供精确、可重複的几何资料，测量正、反面位置和砂轮的环面轮廓半径。 砂轮自动交换系统 四组砂轮，每组最多三颗砂轮，主轴型式为内藏式主轴 HSK-50E，可装载不同系列的砂轮组，粗砂轮、精砂轮和抛光砂轮组替换，进行不同材料研磨，如钨钢、高速钢、不锈钢。 刀具探针量测系统 自动测量刀具，最短时间内完美定位刀具，研磨前可探测工件长度、偏摆及中心出水孔位置。研磨后透过接触式刀具探针，量测直径尺寸，如未达尺寸公差时，可自动进行研磨补正，有效提升整体量产品质。
