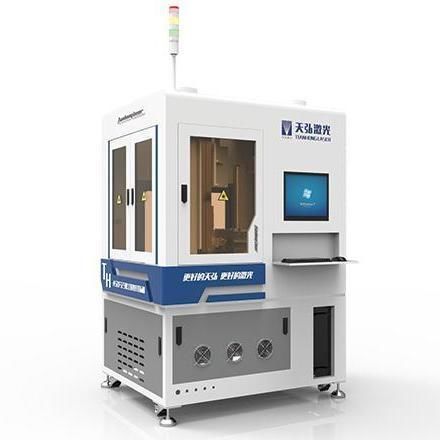

激光标记系统 TH-FLCS series

3D激光自动微电子行业

产品描述
广泛应用于移动通信、物联网（IoT）项目、车载物联网组件、工业4.0及医疗行业，通过LDS（激光直接结构化）实现三维注塑件的局部活化与后续金属化。该系统可在注塑三维塑料件上进行精确的激光活化与图形化处理，通过化学镀形成导电线路。

基本信息

• 产品名称：五轴3D打标系统（LDS）
• 产品ID：1475857223626936320

特性
系统通过运动控制平台按电子线路轨迹控制激光运动，将激光投射到注塑三维塑料件表面。激光活化使含掺杂剂的塑料表面发生变化，暴露出金属原子，作为化学镀的种子层。在化学镀过程中，活化区域可生长约5–10μm的金属层（表面金属化），从而实现材料的三维电路形成。

规格（表）
设备型号：TH-FLCS30 | TH-FLCS50 | TH-FLCS100
激光平均输出功率：30W | 50W | 100W
激光波长：1064 nm
脉冲宽度：2—350 ns
激光重复频率：1 KHz—4000 KHz
打刻范围：100 mm × 100 mm × 40 mm（标准）；300 × 300 × 200 mm（可选）
打刻线速度：≤ 7000 mm/s
最小线宽：0.015 mm
重复定位精度：≤ 0.005 mm
XYZ运动模块精度：±0.01 mm
整机功耗：1500 W
电源要求：220 V ±22 V / 50 Hz / 10 A
外形尺寸：1150 mm × 1360 mm × 2000 mm
整机重量：750 Kg

样品展示
提供五轴3D打标系统（LDS）的样品图片和典型打标输出示例。如需样品文件和工艺参数，请联系我们。

技术规格

• 设备型号：TH-FLCS30、TH-FLCS50、TH-FLCS100
• 激光平均输出功率：30W / 50W / 100W（根据型号）
• 激光波长：1064 nm
• 脉冲宽度：2–350 ns
• 重复频率：1 KHz – 4000 KHz
• 打刻范围：100 × 100 × 40 mm（标准）；300 × 300 × 200 mm（可选）
• 线速度：≤ 7000 mm/s
• 最小线宽：0.015 mm
• 重复定位精度：≤ 0.005 mm
• XYZ运动精度：±0.01 mm
• 功耗：1500 W
• 电源：220 V ±22 V / 50 Hz / 10 A
• 外形尺寸：1150 mm × 1360 mm × 2000 mm
• 重量：750 Kg
