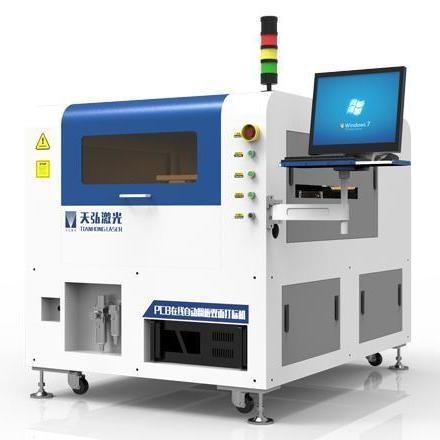

光纤激光标记和打码设备 TH-PCB-M series

CO2激光紫外线激光PCB印刷电路板

产品概述
为高产能PCB标记设计的智能控制系统，具备高精度特性。采用高速数字振镜与可选激光光源（CO2、绿光、UV、光纤），实现快速、可重复的标记，适用于连续生产环境。

基本信息

• 商品名称：Fully Automatic Double-sided Laser Coding System For PCB
• 商品ID：1475857209341136896
• 激光功率（页面显示范围）：3W-30W
• 加工尺寸：100mm*100mm（视场镜头可选）

产品特点

• 智能控制，具备自动扫描与错误报警功能；设计用于稳定的连续运行并满足环保要求
• 采用高速数字振镜与高性能激光光源组合，实现快速且高精度的标记；支持24小时连续运行
• 控制软件基于Windows，兼容CorelDRAW、AutoCAD及常用图形/文本格式（PLT、PCX、BMP、DXF），可直接使用SHX及TTF字体
• 配备PLC控制器，用于与客户上下料装置进行I/O信号传输
• 支持MES系统集成，实现生产可追溯性

样品展示
页面提供PCB标记样品以展示典型的标记效果与码可读性。

技术参数

• 设备型号：TH-PCB-M10；TH-PCB-M6；TH-PCB-M3；TH-PCB-M5；TH-PCB-M20；TH-PCB-M30
• 激光光源：TH-PCB-M10：CO2；TH-PCB-M6：绿光；TH-PCB-M3：UV；TH-PCB-M5：UV；TH-PCB-M20：光纤；TH-PCB-M30：光纤
• 激光平均功率上限：TH-PCB-M10：10W；TH-PCB-M6：6W；TH-PCB-M3：3W；TH-PCB-M5：5W；TH-PCB-M20：20W；TH-PCB-M30：30W
• 标记速度：≤ 7000 mm/s（所有型号）
• 重复标记精度：±0.01 mm（所有型号）
• 刻印范围上限：100 mm * 100 mm（视场镜头可选）（所有型号）
• 线宽下限：0.1 mm（所有型号）
• 适用PCB规格：最小 50 mm * 50 mm；最大 510 mm * 460 mm（所有型号）
• 适用PCB厚度：0.8 mm - 5 mm（所有型号）
• PCB允许重量：≤ 0.4 kg（所有型号）
• 二维码标记范围：1.5 mm * 1.5 mm - 10 mm * 10 mm（所有型号）
• 二维码刻印字符数示例：1.5×1.5 mm / 15；2×2 mm / 25；3×3 mm / 50；5×5 mm / 100（所有型号）
• 印字良率：100%（所有型号）
• X/Y 轴移动速度：300 mm/s（所有型号）
