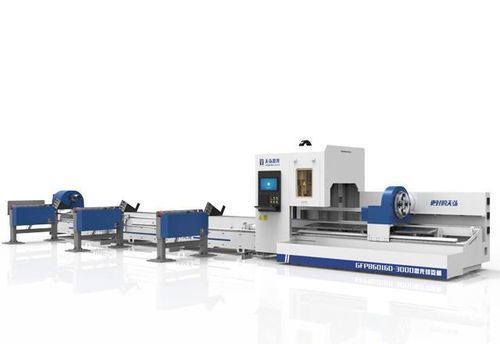

激光切割机 GFPB series

用于不锈钢管道PLC控制

产品概述
本设备为圆管和方管的自动化激光切割机，适用于健身器材、石油管线、工程机械、汽车制造、家用电器等行业。支持长尺加工，具备自动上下料功能，能对细长管和较重管材实现高精度切割。

属性

• 商品名称：GFPB 双卡盘激光管材切割机
• 商品ID：1475857171219107840

特点

• 采用总线跟随控制，提高切割定位精度
• 全自动上下料结构，节省人工、提高产能
• 专利四爪自心式卡盘，消除绳摆效应，提高细长管切割精度
• 前卡盘自动避让并升起排料，排料长度不受严格限制
• 配置灵活，处理圆管直径可选范围 Ø15~Ø320（具体以型号为准）
• 操作系统简洁，提供实时状态反馈，保证加工有序

规格（表）
model | GFPB6016D | GFPB6022D | GFPB6032D
激光功率 | 1000-4000W | 1000-4000W | 1000-4000W
X轴行程 | 500 mm | 500 mm | 500 mm
Y轴行程 | 6200 mm | 6200 mm | 6200 mm
Z轴行程 | 200 mm | 200 mm | 200 mm
固定卡盘通孔直径 | φ165mm | φ225mm | φ325mm
夹管范围 | φ10-φ160，□10-□110 | φ10-φ220，□10-□155 | φ10-φ320，□10-□225
最大夹持重量 | ≤ 120KG | ≤ 170KG | ≤ 400KG
卡盘转速 | 0-80 r/min | 0-70 r/min | 0-60 r/min
最大切割长度 | 6000 mm（>2000 mm时人工辅助排料） | 6000 mm（>2000 mm时人工辅助排料） | 6000 mm（>2000 mm时人工辅助排料）
最短尾长 | 70 mm | 80 mm | 90 mm
最小进料长度 | 2000 mm | 2000 mm | 2000 mm
XY轴定位精度 | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
XY轴重复定位精度 | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
切割成品精度 | ±0.3 mm（不含管材公差，1 mm不锈钢检测） | ±0.3 mm（不含管材公差，1 mm不锈钢检测） | ±0.3 mm（不含管材公差，1 mm不锈钢检测）
整机重量 | 约5000 kg | 约5000 kg | 约6000 kg
整机外形尺寸 | 10767×1812×2408 mm（GFPB6016D / GFPB6022D）；10767×2050×2408 mm（GFPB6032D）（参考）
运行环境 | 0-40 ℃ | 0-40 ℃ | 0-40 ℃

技术参数

• 系列：GFPB（型号：GFPB6016D、GFPB6022D、GFPB6032D）
• 激光功率范围：1000–4000 W
• 轴行程：X 500 mm、Y 6200 mm、Z 200 mm
• 固定卡盘通孔：φ165 / φ225 / φ325 mm（按型号）
• 夹持范围：φ10–φ160（GFPB6016D）、φ10–φ220（GFPB6022D）、φ10–φ320（GFPB6032D）；方管范围见上
• 最大夹持重量：≤120 kg / ≤170 kg / ≤400 kg（按型号）
• 卡盘转速：0–80 / 0–70 / 0–60 r/min（按型号）
• 最大切割长度：6000 mm（>2000 mm时有排料辅助）
• 最小进料长度：2000 mm；最短尾长：70 / 80 / 90 mm
• 定位精度（XY）：±0.03 mm/1000 mm；重复精度：±0.03 mm/1000 mm
• 切割精度：±0.3 mm（测试条件：1 mm 不锈钢）
• 整机重量与占地按规格为准；工作温度：0–40 ℃
