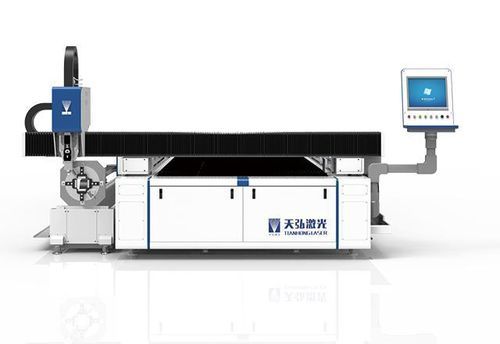

光纤激光切割机 GRF series

用于铝用于不锈钢用于碳化钢

产品名称：单平台管材与板材一体化激光切割机
商品ID：1475857253276471296

描述：用于金属板材与管材的切割与加工，适用材料包括航空铝、不锈钢、低碳钢等。双功能设计在同一平台实现板材与管材切割，适用于工业制造、结构件和航空零部件加工。

特点：

• 光纤激光柔性传输、紧凑切割头；无反射镜，日常维护量低
• 切割速度快、定位精度高，满足高效生产需求
• 气体切割技术节省压缩空气消耗，降低运营成本
• 双功能：板材切割与管材切割二合一
• 可选配推送式旋转卡盘或固定旋转卡盘以适应不同送料方式
• 伺服电机+高精度齿条齿轮传动，空行程速度快

规格（示例）：型号：GRF3015 / GRF6020
激光功率：1000–3000 W
X轴行程：2400 mm / 2850 mm
Y1轴行程：3000 mm / 6000 mm
Z轴行程：250 mm
最大加速度：0.8G（轴）；卡盘最大加速度：1.0G
X/Y单轴最大定位速度：96 m/min
工作台最大承载：GRF3015：1 T；GRF6020：2 T
整机重量：GRF3015：3.9 T；GRF6020：6.8 T
机床尺寸：GRF3015：5150×2380×1840 mm；GRF6020：6150×2380×1840 mm（以实物为准）
固定卡盘通孔直径：φ165 mm
夹管范围：φ8–φ120、□8–□85 / φ10–φ160、□10–□110
最大夹管重量：≤120 kg
最短顶尖长度：260 mm
Y2轴空行程速度：80 m/min
卡盘转速：0–80 r/min
卡盘最大加速度：1.0G
Y2轴定位精度：±0.03 mm/1000 mm；重复定位精度：±0.03 mm/1000 mm
U轴重复定位精度：≤7 arc minutes
卡盘驱动：手动/气动 可选
排样（Nesting）：可选
机床工作环境温度：0–40 ℃

技术特性：

• 系列/型号族：GRF系列（示例：GRF3015、GRF6020）
• 激光功率范围：1000–3000 W
• 工作空间示例：X 最长 2400 / 2850 mm；Y 最长 3000 / 6000 mm；Z 250 mm
• 轴向最大加速度：0.8G；卡盘最大加速度：1.0G
• Y2 轴定位精度及重复性：±0.03 mm / 1000 mm
• 卡盘转速：0–80 r/min；U轴重复精度 ≤7 arc minutes
• 夹持范围：依据型号可达 φ160；最大夹持重量 ≤120 kg
• 工作台承载与整机重量示例：1 T / 2 T；约 3.9 T / 6.8 T
• 尺寸示例：5150×2380×1840 mm 或 6150×2380×1840 mm
• 工作温度范围：0–40 ℃
