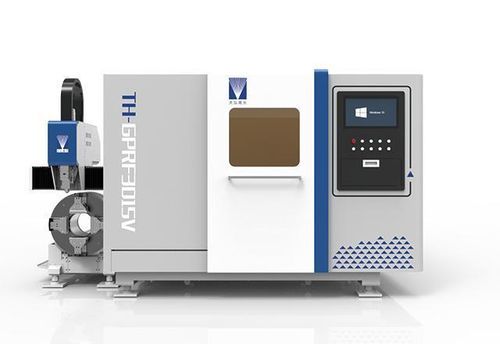

激光切割机 GPRF series光纤激光用于铝用于不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 激光, 光纤激光
- 加工材料
- 用于铝, 用于不锈钢, 用于碳化钢
- 切割产品
- 金属薄板, 管道
- 操控类型
- 伺服控制式
- 构造特性
- 双台式, 旋转台式
- 其他特性
- 高精度, 高速, 伺服电机式, 气动, 手动, 齿条式, 组合式, 带交换台, 空气辅助, 旋转操作
- X轴
2,450 mm
(96.46 in)- Y轴
最少: 3,000 mm
(118.11 in)最多: 6,000 mm
(236.22 in)- Z轴
250 mm
(10 in)- 管直径
最少: 8 mm
(0 in)最多: 160 mm
(6 in)- 激光功率
最少: 1,000 W
最多: 3,000 W
- 重复精度
0.03 mm
(0.0012 in)- 加速度
9.81 m/s²
(32.19 ft/s²)- 整体长度
8,641 mm
(340 in)- 整体宽度
3,640 mm
(143 in)- 高度
2,293 mm
(90 in)- 重量
最少: 7,000 kg
(15,432.36 lb)最多: 11,000 kg
(24,250.85 lb)- 载荷能力
最少: 1,200 kg
(2,645.55 lb)最多: 2,000 kg
(4,409.25 lb)
产品介绍
产品名称 双换管板一体化激光切割机
概述 对金属板材和管材进行切割与加工。适用于航空铝、不锈钢、低碳钢等材料。
特点
产品详情
技术参数
概述 对金属板材和管材进行切割与加工。适用于航空铝、不锈钢、低碳钢等材料。
特点
- 光纤激光柔性传输，切割头紧凑；无反光镜，基本免维护且传输损失极小
- 切割速度快、精度高、效率高，环保
- 独特的气体切割技术可节省用气，降低成本
- 双功能设计：可切割板材与管材
- 可选配推进式旋转卡盘或固定旋转卡盘，以满足不同送料与夹持需求
- 伺服电机配合精密齿条齿轮驱动，空行速度快
产品详情
- 商品名称：Double Exchange Tube Plate Integrated Laser Cutting Machine
- 商品ID：1475857269978189824
技术参数
- 型号：GPRF3015；GPRF6020
- 激光功率：1000-3000W（两款型号）
- X轴行程：2450 mm（两款型号）
- Y1轴行程：GPRF3015 = 3000 mm（板）/ 6000 mm（管）；GPRF6020 = 6000 mm（板）/ 6000 mm（管）
- Z轴行程：250 mm（两款型号）
- 最大加速度：1.0 G（两款型号）
- X、Y轴单轴最大定位速度：105 mm/min（两款型号）
- 工作台最大承载：GPRF3015 = 1.2 T；GPRF6020 = 2.0 T
- 机床重量：GPRF3015 = 7 T；GPRF6020 = 11 T
- 机床外形尺寸：8641 × 3640 × 2292.5 mm（以实物为准）（两款型号）
- 固定卡盘通孔直径：φ165 mm（两款型号）
- 夹管范围：GPRF3015 = φ8–φ120, □8–□85；GPRF6020 = φ10–φ160, □10–□110
- 最大夹管重量：≤ 120 KG（两款型号）
- 最短尾部：260 mm（两款型号）
- Y2轴空行速度：80 m/min（两款型号）
- 卡盘转速：0–80 r/min（两款型号）
- 卡盘最大加速度：1.0 G（两款型号）
- Y2轴定位精度：±0.03 mm/1000 mm（两款型号）
- Y2轴重复定位精度：±0.03 mm/1000 mm（两款型号）
- U轴重复定位精度：≤ 7 角分
- 卡盘驱动：手动 / 气动 可选
- 排版（Nesting）：可选
- 机床工作环境：0–40℃
