四列循环滚珠轴承线性导向装置 CSR series15 mm20 mm25 mm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 四列循环滚珠轴承
- 尺寸
- 15 mm, 20 mm, 25 mm, 30 mm, 35 mm, 45 mm
- 其他特性
- 紧凑型, 高精度, 双轴, 高刚性, 双轨
- 导轨长度
最多: 3,090 mm
(121.65 in)最少: 160 mm
(6.3 in)- 载荷
最多: 100 kN
最少: 10.9 kN
- 精确度
2 mm
(0.079 in)
产品介绍
产品概述

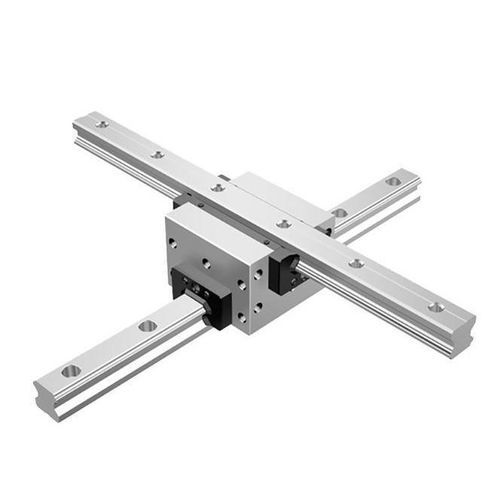

一体型LM导轨（CSR型）将两根LM导轨与单一LM滑块组合，提供内在的直交精度，适用于紧凑型X–Y运动系统。滑块与导轨在滑道上加工有四列精密滚道；滚珠通过端板循环，且由保持板固定，拆卸滑块时滚珠不会掉落。
结构与特性
内部结构对应经验证的HSR型号，但将两根导轨背靠背集成以实现高垂直度。LM滑块加工精度使其六个面的垂直度误差在每100 mm内不超过2 μm。
类型 / 型号
尺寸与安装说明
表中长度 L 包含防污染附件（代号 UU 或 SS）。若安装其他防护附件或润滑装置，滑块总长将增加。所示最大长度为导轨的标准最大长度。该型号不提供上表面润滑孔。
LM导轨的标准长度与最大长度（汇总）
单位：mm
CSR 15 — LM导轨标准(LO)：160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600。标准节距 F：60。G,g：20。最大长度：2200。
CSR 20 — LM导轨标准(LO)：220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200。标准节距 F：60。G,g：20。最大长度：3000。
CSR 25 — LM导轨标准(LO)：220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1300, 1360, 1420, 1480, 1540, 1600, 1720, 1840, 1960, 2080, 2200, 2320, 2440。标准节距 F：60。G,g：20。最大长度：3000。
CSR 30 — LM导轨标准(LO)：280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000。标准节距 F：80。G,g：20。最大长度：3000。
CSR 35 — LM导轨标准(LO)：280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000。标准节距 F：80。G,g：20。最大长度：3000。
CSR 45 — LM导轨标准(LO)：570, 675, 780, 885, 990, 1095, 1200, 1305, 1410, 1515, 1620, 1725, 1830, 1935, 2040, 2145, 2250, 2355, 2460, 2565, 2670, 2775, 2880, 2985, 3090。标准节距 F：105。G,g：22.5。最大长度：3090。
带螺纹孔的LM导轨类型（汇总）
CSR15 — K 型 S1：M5，有效攻丝深度 ℓ1：8，W 型 S2：M5 贯通
CSR20 — K 型 S1：M6，有效攻丝深度 ℓ1：10，W 型 S2：M6 贯通
CSR25 — K 型 S1：M6，有效攻丝深度 ℓ1：12，W 型 S2：-
CSR30 — K 型 S1：M8，有效攻丝深度 ℓ1：15，W 型 S2：-
CSR35 — K 型 S1：M8，有效攻丝深度 ℓ1：17，W 型 S2：-
CSR45 — K 型 S1：M12，有效攻丝深度 ℓ1：24，W 型 S2：-
备注
表中长度 L 包含防污染附件（UU 或 SS）。所示最大导轨长度为各型号的标准最大值；更长的导轨可以接长，但可能影响精度和稳定性。该型号不提供上表面润滑孔。
一体型LM导轨（CSR型）将两根LM导轨与单一LM滑块组合，提供内在的直交精度，适用于紧凑型X–Y运动系统。滑块与导轨在滑道上加工有四列精密滚道；滚珠通过端板循环，且由保持板固定，拆卸滑块时滚珠不会掉落。
结构与特性
内部结构对应经验证的HSR型号，但将两根导轨背靠背集成以实现高垂直度。LM滑块加工精度使其六个面的垂直度误差在每100 mm内不超过2 μm。
- 四向等载：滚珠按45°接触角排列成四列，在径向、反径向和横向均提供均匀的额定载荷，可用于任意姿态。
- 高刚性：四列平衡布置提高抗力矩刚性。与用螺栓背靠背固定的两个HSR滑块组合相比，刚性约提高50%，使CSR适用于高刚性X–Y工作台；即使施加预载，直线运动仍然平顺。
- 内置鞍座选项：支持使用内置鞍座的配置以满足安装需求。
类型 / 型号
- CSR型：全系列。基本动额定载荷 C：10.9 至 100 kN。基本静额定载荷 C0：15.7 至 135 kN。尺寸：15、20、25、30、35、45。
- CSR-S型：短型/紧凑型。基本动额定载荷 C：19.8 至 40.5 kN。基本静额定载荷 C0：27.4 至 53.7 kN。尺寸：20、25、30。
尺寸与安装说明
表中长度 L 包含防污染附件（代号 UU 或 SS）。若安装其他防护附件或润滑装置，滑块总长将增加。所示最大长度为导轨的标准最大长度。该型号不提供上表面润滑孔。
LM导轨的标准长度与最大长度（汇总）
单位：mm
CSR 15 — LM导轨标准(LO)：160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600。标准节距 F：60。G,g：20。最大长度：2200。
CSR 20 — LM导轨标准(LO)：220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200。标准节距 F：60。G,g：20。最大长度：3000。
CSR 25 — LM导轨标准(LO)：220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1300, 1360, 1420, 1480, 1540, 1600, 1720, 1840, 1960, 2080, 2200, 2320, 2440。标准节距 F：60。G,g：20。最大长度：3000。
CSR 30 — LM导轨标准(LO)：280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000。标准节距 F：80。G,g：20。最大长度：3000。
CSR 35 — LM导轨标准(LO)：280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000。标准节距 F：80。G,g：20。最大长度：3000。
CSR 45 — LM导轨标准(LO)：570, 675, 780, 885, 990, 1095, 1200, 1305, 1410, 1515, 1620, 1725, 1830, 1935, 2040, 2145, 2250, 2355, 2460, 2565, 2670, 2775, 2880, 2985, 3090。标准节距 F：105。G,g：22.5。最大长度：3090。
带螺纹孔的LM导轨类型（汇总）
CSR15 — K 型 S1：M5，有效攻丝深度 ℓ1：8，W 型 S2：M5 贯通
CSR20 — K 型 S1：M6，有效攻丝深度 ℓ1：10，W 型 S2：M6 贯通
CSR25 — K 型 S1：M6，有效攻丝深度 ℓ1：12，W 型 S2：-
CSR30 — K 型 S1：M8，有效攻丝深度 ℓ1：15，W 型 S2：-
CSR35 — K 型 S1：M8，有效攻丝深度 ℓ1：17，W 型 S2：-
CSR45 — K 型 S1：M12，有效攻丝深度 ℓ1：24，W 型 S2：-
备注
表中长度 L 包含防污染附件（UU 或 SS）。所示最大导轨长度为各型号的标准最大值；更长的导轨可以接长，但可能影响精度和稳定性。该型号不提供上表面润滑孔。
