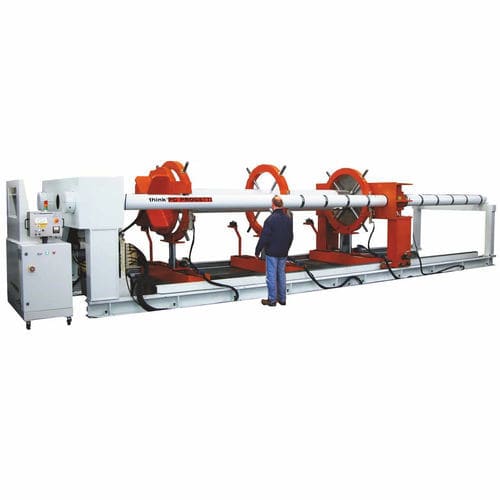

压力试验台 BOT-2CSV/1200

PLC控制用于管道液压

双扇形立柱和比例压力夹具 用于夹紧方式为 2 号 "内/外密封 "的管道的试验台。 反应桥由扇形立柱连接，可设置最大管道长度。 通过压紧油缸行程对管道进行微调。 右侧反作用力桥可以在整个立柱长度上运行，以覆盖广泛的管道长度测量范围，详见下表。 管道由起重机从顶部装载，而 4 号液压 "Lunette "升降机将在整个试验过程中支撑管道，并能将管道对准封头的中心，并在试验过程中 "保持 "管道以避免管道弯曲。 地下室包括一个带有蒸发限制装置的水容器。 试验台不需要任何地基准备。 试验台由 SKA 级加压橇控制，最高可达到 1000 升/分钟的注水能力。 反作用力：1200 吨 夹紧方式：2 型 - 外部径向密封 最大管道长度：7100 毫米 最短管道长度：1500 毫米 最大管道直径：1020 毫米 允许椭圆误差：0.5 流轴高度：1550 毫米 地下水容器：6000 升 最大测试压力：700 / 1050 巴 填充流量：500 升/分钟 预注水真空：160 米/小时 气动供应：6.5 巴 @ 1100 牛/分钟 无润滑的干燥空气 尺寸：9700（长）x 2500（宽）x 2180（高）
