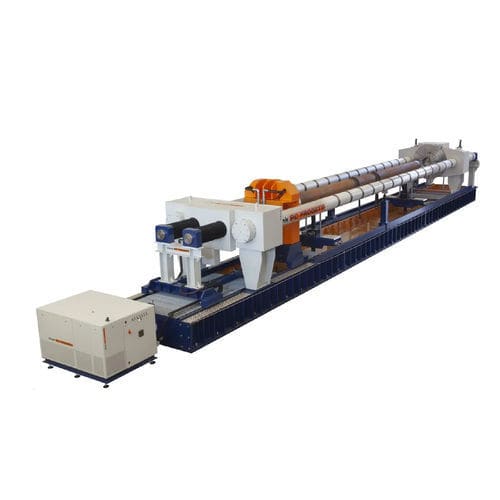

压力试验台 BOT-2CSV/1500

自动用于管道工业

双扇形立柱 外径向密封或自动适应密封夹紧 测试台适用于夹紧方式为 2 号 "内/外密封 "或 8 号 "超压自动适应密封 "的管道，用于椭圆形误差。 反应桥由扇形柱连接，可设置最大管道长度。管道的微调由螺纹柱完成。 右侧的反应桥可在整个立柱长度上运行，以覆盖多种管道尺寸，详见下表。 管道由起重机从顶部装载，2 台 "V "型液压升降机在整个测试过程中为管道提供支撑。它们能够在密封头上对准中心。地下室包括一个带蒸发限制装置（可选）的水容器。试验台不需要任何地基。它由 SKA 级加压橇控制，最高可达到 2000 升/分钟的注水能力。 反作用力：1500 吨 夹紧方式：8 型--外部径向带超压自动适应密封件/2 型--内部/外部密封件 最大管道长度：12750 毫米 最小管道长度：1000 毫米 最大-最小管道直径 : 1219 (48") mm - 203 (8") mm 允许椭圆误差：1.5 流轴高度：1750 毫米 地下水容器：21000 升 最大测试压力： 6 / 800 巴 注水流量：4000 升/分钟 气动供应：7 巴 @ 2000 英寸/分钟 尺寸：20605（长）x 2915（宽）x 2885（高）
