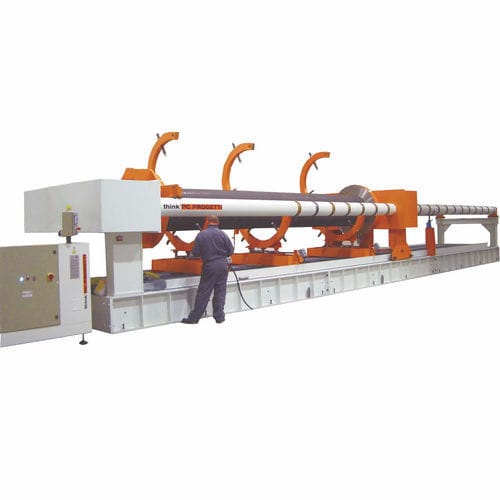

压力试验台 BOT-2CSC/1200

泄漏自动PLC控制

双扇形立柱和比例压力夹具 采用 1 号 "比例压力 "夹紧方式的管道试验台。 反应桥由扇形立柱连接，可设置最大管道长度。 管道的微调通过压紧缸的行程进行。 右侧的反作用力桥可以在整个立柱长度上运行，以覆盖广泛的管道长度测量范围，详见下表。 管道由起重机从顶部装载，而 4 号液压 "Lunette "升降机将在整个测试过程中为管道提供支撑，它们能够将管道对准封头的中心，并在测试过程中 "保持 "管道以避免管道弯曲。 地下室包括一个带蒸发限制装置的水容器。 试验台不需要任何地基，由 SKA 级加压橇控制，注水能力高达 1000 升/分钟。 反作用力：1200 吨 压紧方式：类型 1：比例压紧 最大管道长度：12500 毫米 最小管道长度：2000 毫米 最大管道直径：1250 毫米 允许椭圆误差：0.5 流轴高度：1770 毫米 地下水容器：14000 升 最大测试压力：700 / 1050 巴 填充流量：1000 升/分钟 预注水真空：160 米/小时 气动供应：6.5 巴 @ 1500 Nl/min 无润滑的干燥空气 尺寸：15000（长）x 2720（宽）x 2650（高）
