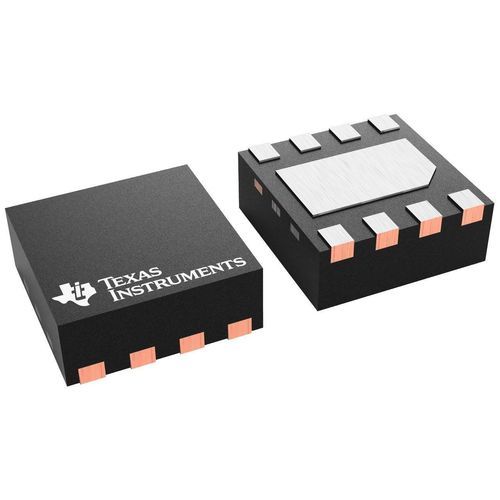

DC/DC变流器 / 升压 TPS61021A集成电路SMD用于移动设备
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 用电规格
- 升压
- 形状
- SMD, 集成电路
- 应用
- 医疗应用, 用于移动设备
- 其他特性
- 紧凑型, 微型, 低静态电流, 超高频率
- 输入电压
最多: 4.4 V
最少: 0.5 V
- 输出电压
最多: 4 V
最少: 1.8 V
- 功率
4.35 W
产品介绍
概述
TPS61021A 是一款为电池供电的便携式与智能设备设计的同步升压转换器 IC。它可在电池电压降至 1.8 V 时提供高达 3.3 V/1.5 A 的输出，并可从低至 0.5 V 的输入工作以延长电池运行时间。器件具备输出过压、输出短路和热关断保护。2.0 MHz 的开关频率使得可以采用小型外部电感和电容，并可封装于 2.0 mm × 2.0 mm 的 WSON 封装中，实现紧凑方案尺寸。
主要特性
参数（摘要）
Topology : Boost
Vin (min) (V) : 0.5
Vin (max) (V) : 4.4
Vout (min) (V) : 1.8
Vout (max) (V) : 4.0
Switch current limit (typ) (A) : 4.3
Iq (typ) (A) : 0.000017
Duty cycle (max) (%) : 90
Operating temperature range (°C) : -40 to 125
Features : Enable, Light‑load efficiency (PFM), Load Disconnect, Pass‑through mode, Synchronous rectification
应用
TPS61021A 是一款为电池供电的便携式与智能设备设计的同步升压转换器 IC。它可在电池电压降至 1.8 V 时提供高达 3.3 V/1.5 A 的输出，并可从低至 0.5 V 的输入工作以延长电池运行时间。器件具备输出过压、输出短路和热关断保护。2.0 MHz 的开关频率使得可以采用小型外部电感和电容，并可封装于 2.0 mm × 2.0 mm 的 WSON 封装中，实现紧凑方案尺寸。
主要特性
- 输入电压范围：0.5 V 至 4.4 V
- 启动最小输入电压：0.9 V
- 可调输出电压：1.8 V 至 4.0 V
- 典型输出：3.3 V/1.5 A（VIN ≥ 1.8 V）
- 典型效率可达 91%（VIN=2.4 V，VOUT=3.3 V，IOUT=1.5 A）
- 开关频率：2.0 MHz
- 典型静态电流：17 µA
- 典型开关电流限制：4.3 A
- 轻载时 PFM 工作模式，关断时输入与输出真实断开
- 输出过压、短路及热保护
- 2.0 mm × 2.0 mm WSON 封装
参数（摘要）
Topology : Boost
Vin (min) (V) : 0.5
Vin (max) (V) : 4.4
Vout (min) (V) : 1.8
Vout (max) (V) : 4.0
Switch current limit (typ) (A) : 4.3
Iq (typ) (A) : 0.000017
Duty cycle (max) (%) : 90
Operating temperature range (°C) : -40 to 125
Features : Enable, Light‑load efficiency (PFM), Load Disconnect, Pass‑through mode, Synchronous rectification
应用
- 电池供电的物联网与便携设备
- 可穿戴设备与手持仪器
- 便携式医疗设备
- 游戏手柄与消费类电子
- 超级电容备份系统与能量回收方案
