可调节开关式调节器 LM2596降压型降压
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 可调节, 降压型, 降压
- 输入电压
最多: 40 V
最少: 4.5 V
- 输出电压
最多: 37 V
最少: 1.2 V
产品介绍
概述
LM2596 系列为降压（Buck）开关稳压器提供完整主动功能的单片集成电路，能够驱动最高 3 A 的负载，并具有良好的线路和负载调节性能。提供 3.3 V、5 V、12 V 固定输出版本及可调输出版本（1.2 V 至 37 V）。器件外部元件少，便于在开关电源中实现。
主要特性
封装与机械

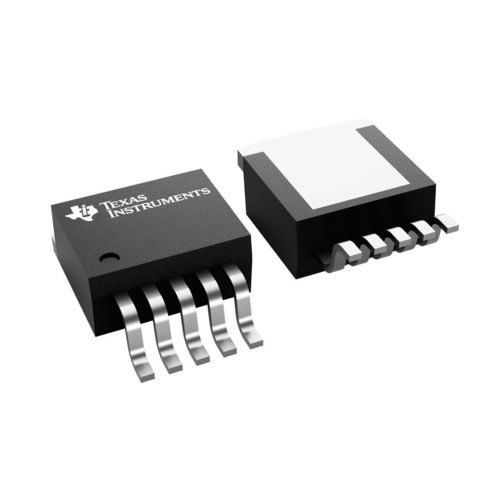

提供标准 5 引脚 TO-220 封装（多种引脚弯折选项）和 5 引脚 TO-263 表面贴装封装。封装面积示例：TO-220 (NDH) 86.0552 mm² (10.16 × 8.47)，TO-220 (NEB) 46.4312 mm² (10.16 × 4.57)，TO-263 (KTT) 154.8384 mm² (10.16 × 15.24)。
参数（摘要）
拓扑：Buck
Iout (max)：3 A
Vin (min)：4.5 V
Vin (max)：40 V
Vout (min)：3.3 V（固定）/ 1.2 V（可调）
Vout (max)：37 V
Iq (typ)：0.005 A（5 mA）；待机典型 ≈ 80 µA
占空比（最大）：100%
控制模式：Voltage mode
特性：Enable、过流保护、热关断
工作温度范围：-40 °C 至 125 °C
附注
多家厂商提供与 LM2596 匹配的标准电感、评估模块（EVM）及仿真模型。设计资源包括数据手册、PSpice 模型和 WEBENCH Power Designer 支持，便于加速原型开发与验证。
LM2596 系列为降压（Buck）开关稳压器提供完整主动功能的单片集成电路，能够驱动最高 3 A 的负载，并具有良好的线路和负载调节性能。提供 3.3 V、5 V、12 V 固定输出版本及可调输出版本（1.2 V 至 37 V）。器件外部元件少，便于在开关电源中实现。
主要特性
- 最大输出电流：3 A
- 输入电压范围：4.5 V 至 40 V
- 固定输出选项：3.3 V、5 V、12 V；可调输出：1.2 V–37 V（在规定条件下 ±4%）
- 通常仅需 4 个外部元件
- 内部固定频率振荡器 150 kHz（允许使用更小的滤波元件）
- Enable（TTL 关断）功能与低功耗待机（典型 ≈ 80 µA）
- 热关断与两级降频电流限制保护
- 良好的线路/负载调节；可使用标准电感
封装与机械
提供标准 5 引脚 TO-220 封装（多种引脚弯折选项）和 5 引脚 TO-263 表面贴装封装。封装面积示例：TO-220 (NDH) 86.0552 mm² (10.16 × 8.47)，TO-220 (NEB) 46.4312 mm² (10.16 × 4.57)，TO-263 (KTT) 154.8384 mm² (10.16 × 15.24)。
参数（摘要）
拓扑：Buck
Iout (max)：3 A
Vin (min)：4.5 V
Vin (max)：40 V
Vout (min)：3.3 V（固定）/ 1.2 V（可调）
Vout (max)：37 V
Iq (typ)：0.005 A（5 mA）；待机典型 ≈ 80 µA
占空比（最大）：100%
控制模式：Voltage mode
特性：Enable、过流保护、热关断
工作温度范围：-40 °C 至 125 °C
附注
多家厂商提供与 LM2596 匹配的标准电感、评估模块（EVM）及仿真模型。设计资源包括数据手册、PSpice 模型和 WEBENCH Power Designer 支持，便于加速原型开发与验证。
