DC/DC变流器 / 降压型 TPS563201

降压型集成电路SMD

简要

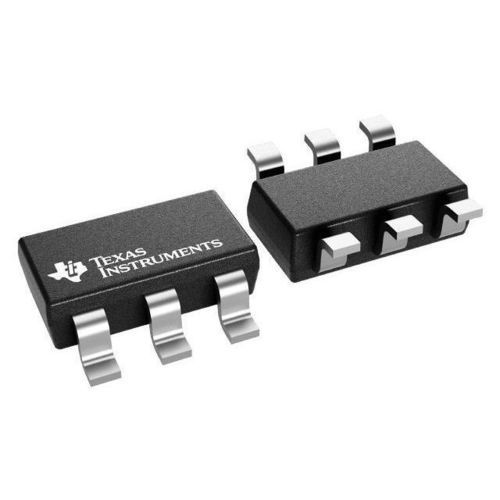

TPS563201 是一款封装为 6 引脚 SOT-23（DDC）的紧凑型 3 A 同步降压转换器。器件设计以最少外部元件为目标，具备低待机电流和通过 D-CAP2 实现的快速瞬态响应。TPS563201 在轻载时采用脉冲跳跃（pulse-skip）模式以优化效率，并支持无需外部补偿的低 ESR 输出电容器。

主要特性

• 3 A 同步降压转换器（TPS563201），集成功率 FET
• D-CAP2™ 控制实现快速瞬态响应
• 输入电压范围：4.5 V 至 17 V
• 输出电压范围：0.76 V 至 7 V
• 轻载效率优化：脉冲跳跃模式（TPS563201）
• 开关频率：580 kHz
• 关断电流：< 20 µA
• 反馈电压精度：2%（25°C）
• 逐周期过流限制与断续（hiccup）保护
• 非锁存欠压保护（UVP）与热关断（TSD）
• 固定软启动时间：1.0 ms

技术参数

• 拓扑：Buck
• 最大输出电流：3 A
• Vin（最小–最大）：4.5 V – 17 V
• Vout（最小–最大）：0.76 V – 7 V
• 控制模式：D-CAP2
• 开关频率：580 kHz
• Iq（典型）：0.0004 A
• 最大占空比：80%
• 工作结温范围：-40°C 至 125°C

封装 | 引脚 | 尺寸

• 封装：SOT-23-THN (DDC)
• 引脚数：6
• 占板面积约：8.12 mm²（2.9 x 2.8 mm）

评估模块
评估板：TPS563201EVM-715 — 3 A SWIFT 降压评估模块。评估板与仿真模型有助于加速验证和样机开发。

文档与资源
提供数据手册、应用说明、PSpice 仿真模型、EVM 用户指南和参考设计，以支持元件选型、布局和热设计。

典型应用

• 工业与嵌入式系统的点电源调节（point-of-load）
• 通信与网络设备
• 测试与测量设备
• 电池供电设备与低功耗应用
