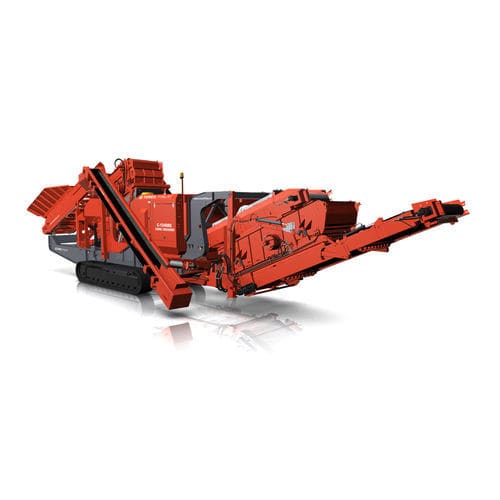

圆锥破碎机 C-1540RS

移动式柴油机履带式

产品概述
Finlay C-1540RS 履带式圆锥破碎机在单一履带底盘上实现破碎与筛分功能。基于 Finlay C-1540，该型号配备机载回流输送机及可拆卸的双层筛分机，筛分机可在无需起重设备的情况下快速拆卸以实现开路作业。

主要特点

• 可拆卸 12’ x 5’ (3.66 m x 1.52 m) 双层筛分机，通过机载回流输送机将超筛物返回破碎机。
• 筛分机和细料输送机可快速拆卸，便于转换为开路破碎。
• 可选中级输送机与下层筛板可用于生产第二种规格产品。

料斗 / 给料机

• 料斗容积：5 m³（6.5 yd³）
• 料斗后部宽度：2.45 m（8’）；带可选扩展时：3.7 m（12’2”）
• 作业角度：24°（预筛供料）、21°（直接供料）
• 带落下式后门以便辅助供料
• 安装防撞杆以减少对给料皮带的冲击载荷

预筛模块

• 上层筛板：1.83 m x 1.22 m（6’ x 4’）
• 在进入圆锥腔前去除细料，从而提高产量并降低磨损

细料输送机

• 皮带宽度：1.4 m（55”）
• 作业角度：19°–22°
• 液压折叠以便运输
• 卸料高度：3.0 m（9’10”）
• 堆料容量：44.3 m³（58 yd³）@ 40°

筛箱

• 上层筛板：3.66 m x 1.53 m（12’ x 5’）
• 下层筛板：3.05 m x 1.53 m（10’ x 5’）
• 总筛分面积：10.1 m²（110 ft²）
• 筛面角度：19°–22°

回流输送机

• 皮带宽度：500 mm（20”）
• 皮带规格：Chevron
• 作业角度：30°
• 液压折叠便于运输

圆锥破碎腔

• Terex® 1000 mm（40”）圆锥破碎腔
• 可变转速控制以满足产品规格
• 带监控系统的液压闭口设置可调整（CSS）

履带底盘

• 履带板宽度：500 mm（20”）
• 行走速度：0.9 km/h
• 越坡能力：25°

可拆卸筛箱

• 筛分箱与细料输送机可快速拆卸以实现开路破碎
• 可选堆料输送机和下层筛板可用于生产第二种规格产品

T-Link 远程监控

• 远程监控：位置与设备状态
• 提供运行数据和报告，支持远程优化设备运行
• 自 2016 年起装配于配电子引擎的 Terex Finlay 破碎机，自 2017 年起装配于筛分机

技术参数

• 发动机额定功率：Tier 3 - CAT 440 hp / Tier 4F / Stage IV - Scania 450 hp（Tier 3 - CAT 328 kW | Tier 4 Final / Stage V - Scania 331 kW）
• 圆锥头直径：1000 mm（40”）
• 运输重量：112,700 lbs / 51,120 kg
• 运输尺寸：高 3.5 m | 宽 3.1 m | 长 18.76 m
• 作业尺寸：高 4.75 m | 宽 4.7 m | 长 19 m
