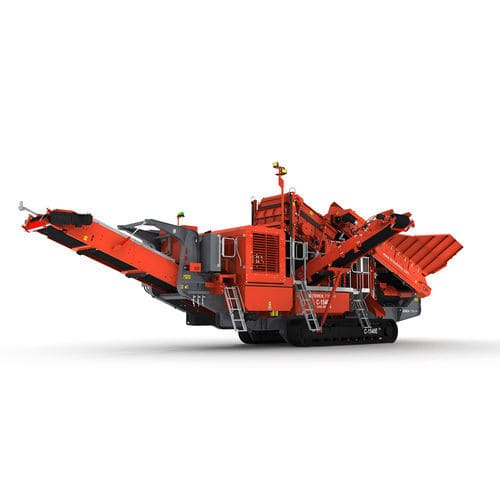

圆锥破碎机 C-1540

移动式柴油机履带式

概述
Finlay® C-1540 混合动力是履带式移动圆锥破碎机，具有双电源功能，可通过市电接入或车载发电机组供电。该机采用经验证的 Terex® 1000 圆锥破碎腔，配备直驱电动、自动卡料释放和液压闭口位（CSS）调整，支持运行中调节。

主要特性

• 双电源能力：可根据工地需求选择市电或车载发电机供电，提高现场灵活性并降低运营成本。
• Terex 1000 圆锥，直驱电动、自动卡料释放及液压 CSS 调整。
• 可选专利预筛模块，可在物料进入破碎腔前旁通细料，减少腔体磨损。
• 进料皮带自动金属检测并具备自动停机与清除排放口，可排除金属污染物，减少停机时间。
• 快速装配、易于维护、高破碎比及先进电子控制系统。

远程监控（Telematics）

• T‑Link 远程监控硬件和软件为标配，附带七年免费数据订阅，便于远程监控和获取性能数据。

圆锥腔体

• Terex 1000（40"）圆锥腔体。
• 偏轴转速范围：840–940 rpm。
• 圆锥头速度五档可调，以生成不同骨料粒级。
• 运行中液压调整闭口位（CSS）并带监控系统。

料斗 / 给料机

• 料斗容量：5 m³（6.5 yd³）。
• 料斗后部宽度：2.45 m（8'）。
• 给料皮带宽度：1.05 m（42"）。
• 工作角度：预筛给料 24° / 直接给料 21°。
• 带下翻后门以供辅助破碎机进料，并配有冲击条以减少给料机承受的冲击负荷。

主皮带

• 皮带宽度：900 mm（36"）。
• 卸料高度：3.3 m（10'10"）。
• 进料点配备冲击条和耐磨衬板。
• 防尘配置：标配软管和喷洒管（不含水泵）。
• 标准堆料容量：53.5 m³（70 yd³）@ 40°。

预筛（可选）

• 上层筛板尺寸：1.83 m x 1.22 m（6' x 4'）。
• 该模块在物料进入圆锥前尽可能去除细料，从而提高产量并减少腔体磨损。

金属清除排槽

• 进料皮带的金属检测器具自动停机功能以保护圆锥；清除排槽将金属污染物排出机外，降低停机风险。

底盘 / 机动性

• 履带鞋宽：500 mm（20"）。
• 行走速度：约 1.1 km/h。
• 爬坡能力：约 25%。

混合动力包

• 电气驱动系统在成本和效率方面具有优势；可根据工况选择市电或车载发电机供电（双电源）。

技术规格

• 发动机净功率（Tier 2 / Stage II 等效）：Scania DC09 350 hp / 257 kW。
• 发动机净功率（Stage IIIA 定速）：Scania DC09 365 hp / 273 kW。
• 发动机净功率（Tier 4F / Stage IV）：Scania DC09 350 hp / 257 kW。
• 圆锥头直径：1000 mm（40"）。
• 运输重量：99,914 lbs / 45,320 kg。
• 料斗容量：5 m³（6.5 yd³）。
• 给料皮带宽度：1.05 m（42"）。
• 主皮带宽度：900 mm（36"）；卸料高度：3.3 m（10'10"）。
• 标准堆料容量：53.5 m³（70 yd³）@ 40°。
• 偏轴转速范围：840–940 rpm。
• 圆锥头速度设定档位：5。
• 预筛上层筛板：1.83 m x 1.22 m（6' x 4'）。
• 履带鞋宽：500 mm（20"）。
• 行走速度：约 1.1 km/h；爬坡能力：约 25%。
