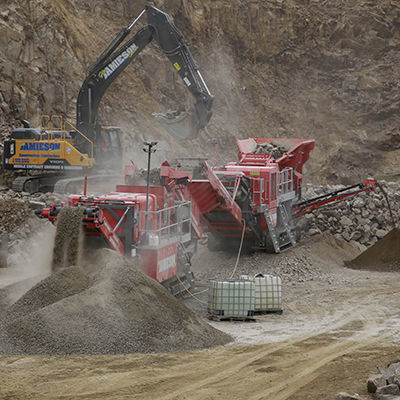

圆锥破碎机 C-1540

移动式柴油机石头

概述
Finlay C-1540 是一款燃油效率高的直驱式圆锥破碎机，适用于中型生产商和合同破碎作业。该机采用经验证的 Terex 1000 圆锥破碎腔，配备整装料喂料（choke-feed）的一体化液位传感器、自动排堵功能及液压闭口设置（CSS）调节。该机具有高减量比、高产能、便于维护并配备先进电子控制系统。

主要特性

• 通过离合器实现的直驱传动，运行燃油效率高。
• 具自动复位的液压排堵系统，保护破碎腔并将停机时间降至最低。
• 进料皮带金属检测带自动停机及排杂溜槽，可移除金属污染物。
• 先进的负载感应辅助液压系统，最大化整套设备效率。

料仓 / 给料机

• 料仓容量：5 m³（6.5 yd³）。
• 给料高度：2.8 m（9' 2″）。
• 料仓后部宽度：2.1 m（6' 10″）。
• 安装冲击条以降低对给料皮带的冲击载荷；后门下翻以便辅机给料。
• 集成金属检测与自动停机及排杂溜槽，减少人工介入。

圆锥腔

• Terex 1000 圆锥腔（1000 mm / 40″ 头径）。
• 圆锥副轴速度范围：915–1010 rpm。
• 可变速控制用于产出优质骨料。
• 液压 CSS 调节并带监测系统，可实现行驶中调整。

主输送

• 皮带宽度：900 mm（36″）；工作角度：21°。
• 进料点装有冲击条和耐磨衬板。
• 卸料高度：3.3 m（10' 10″）；标准堆料容量约 53.5 m³（@40°）。

底盘

• 履带板宽：400 mm（16″）；行走速度：约 1.3 km/h。
• 爬坡能力：25°，保证现场机动性。

金属检测与排杂系统

• 进料皮带金属检测与自动停机功能保护圆锥免受夹带金属损害。
• 排杂溜槽清除污染物，减少人工清理与停机时间。

T-Link 远程监控

• 标配 T-Link 远程监控硬件与软件，并提供七年免费数据订阅，用于远程监控与数据报告。

技术参数

• 发动机净功率：Tier 3 — Caterpillar C9 Acert 350 hp（261 kW） / Tier 4F/Stage IV — Scania 350 hp（257 kW）。
• 圆锥头直径：1000 mm（40″）。
• 运输重量：33,350 kg（73,524 lbs）。
• 运输尺寸：H 3.45 m｜W 2.75 m｜L 15.55 m。
• 工作尺寸：H 4.35 m｜W 3.9 m｜L 14.9 m。
• 料仓 5 m³；给料高度 2.8 m；后部宽度 2.1 m。
• 主输送：900 mm 皮带；卸料高度 3.3 m；堆料容量约 53.5 m³ @ 40°。
• 底盘：履带板宽 400 mm；行走速度 1.3 km/h；爬坡能力 25°。
• 圆锥副轴速度范围：915–1010 rpm。
