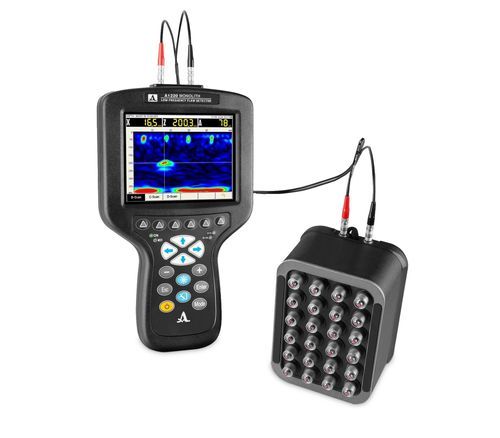

超声波CND检测机 / 脉冲速度 Monolith 3D

脉冲回波用于断层扫描

一款紧凑型手持超声波脉冲速度和回波测试仪，专为混凝土、钢筋混凝土结构和岩石的超声波厚度测量和缺陷检测而设计。该设备是一种紧凑的电子单元，配备大尺寸高对比度TFT显示屏和键盘。尽管功能多样，该仪器由于其直观的界面和基于图标的菜单，提供了快速访问主要设置和功能的便捷性。 符合人体工程学的设计和轻便（仅800克），以及将电子单元固定在专用垫中的能力，使其在难以到达的区域操作方便，并允许在高处工作。所有检查结果都记录在仪器的内存中，并可以通过USB端口传输到外部PC进行进一步处理、注册和存档。 使用说明： - 使用一个低频干点接触天线阵列M2502 0.05A0R100Х60PS，具有剪切波和50 kHz的标称频率，可测量混凝土物体的厚度达3,000毫米，钢筋混凝土物体的厚度达600毫米。该仪器允许操作员在单侧访问的情况下搜索钢筋混凝土、石材和类似材料制成的产品和结构中的内部异物夹杂物、空腔、空隙和裂缝，以及搜索青铜铸件中的嵌入缺陷。可以测试粗粒材料的内部结构。检查结果包括通过网格扫描功能（B-Scan、C-Scan、D-Scan、厚度轮廓）使用可视化软件INTROVIEW的切片和投影图像。 交付套件： - Monolith 3D – 超声波缺陷检测仪 - 天线阵列М2502 0.05A0R100X60PS - 双LEMO 00 – LEMO 00电缆1.2米 - USB A – Micro B电缆 - 带电缆的电源适配器220V-15V - 携带地图包 - 软盖 - 箱子 - 可视化软件INTROVIEW（通过网格扫描功能进行3D断层成像，先进的可视化和分析功能） - 通过网格扫描功能的切片和投影图像（B-Scan、C-Scan、D-Scan、厚度轮廓） 最大数据采集长度（剪切波）：2150毫米 最大数据采集长度：1600微秒 最大穿透深度（混凝土等级400）：600毫米 圆柱材料缺陷的最小尺寸：30毫米 MAP模式下可保存的A扫描数量：200 最大检查面积（MAP模式）：2平方米 材料速度范围：1,000 – 9,999米/秒 发射器脉冲形式：梅花波，0.5–5.0周期 脉冲重复率：1–50赫兹 接收器带宽：10–300千赫 增益设置范围：0–100分贝，步长1分贝 可编程DAC点数：32 DAC动态范围：30分贝 电源：内置电池 操作时间：14小时 电池充电时间：3小时 工作温度范围：–20至+45摄氏度 显示类型：TFT（640 х 480） 电子单元尺寸：260 х 156 х 43毫米 电子单元重量：800克 M2502天线阵列尺寸：139 х 105 х 89毫米 M2502天线阵列重量：1.1千克
