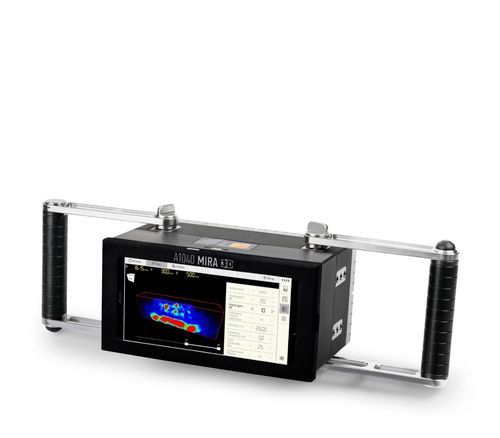

超声波CND检测机 / 脉冲回波 Mira 3D

用于断层扫描

MIRA 3D 是一种低频超声波层析成像系统，适用于混凝土结构的手动和自动评估。由于采用了新颖的 A-DPC® 传感器技术，新型 MIRA 通过在每个仪器位置实施三维 FMC / TFM，可提供无与伦比的穿透深度、检测灵敏度和成像分辨率。操作优势：该仪器由一个轻巧的机身组成，机身上装有 4 x 8 个有源干点接触式传感器，带有集成脉冲接收器电路和并行 DAQ 电子元件，可无线连接到功能强大的智能手机，该智能手机通过板载并行图形处理器单元实施图像重建和可视化算法。利用 E-Boosting 等特殊传输技术，即使使用仪器相对较小的有效孔径，也能达到出色的穿透深度。MIRA NEO DESKTOP 软件用于远程设备控制和大数据的三维可视化与分析，是仪器标准配置的重要组成部分。开放式数据格式可供用户定制开发--用于离线和在线应用--完善了这一非凡仪器的功能包。主要应用：钢筋和其他部件（筋管、锚固件、空心管、电缆）的定位，以及钢筋层以外的定位：通过单侧进入测量厚度检测筋管和灌浆耦合器中的灌浆缺陷评估耐火石材技术规格：仪器类型多通道超声脉冲回波断层扫描仪，内置矩阵换能器阵列通道数32（可扩展至 64、96 等）矩阵中独立元素的数量超声波换能器类型主动干点接触式 (A-DPC) 换能器，带陶瓷耐磨端头和集成脉冲接收器电子元件带宽从 10 到 100 kHz材料声速范围从 1.000 到 4.000 m/s（从 40 到 157 英寸/秒）钢筋混凝土中的最大穿透深度达 3.1000 毫米（118 英寸）电源可更换锂离子电池 18650电池工作时间长达 10 小时不带手柄的最大尺寸：200x125x100 毫米（7.9 x 4.9 x 3.9 英寸）安装电池、手柄和平板电脑的电子单元最大重量：3.5 千克工作条件：空气温度范围：-10 至 +50°C （14 至 122°F）相对空气湿度（+35°C / 95°F），最大 95平均使用寿命，最短 5 年交货说明：项目数量，件电子单元 A1040 MIRA 3D 带 32 x A-DPC® 传感器1带保护盒的台式电脑1用于定期功能测试的参考块1可更换锂离子电池 186506Type C 电源2数据线 USB C2INTROVIEW® Pro 软件（带 12 个月的更新和支持服务）1硬盒1保修证书1操作手册1用于更换电池的螺丝刀2常见问题：什么是超声波脉冲回波法？超声波脉冲回波法是一种广泛使用的无损检测 (NDT) 技术，通过检测裂纹、空隙、分层和其他内部不连续性等缺陷来帮助评估材料的内部完整性。这种方法使用高频声波（超声波）穿透材料，并测量声波从内部特征或缺陷反弹（或 "回波"）所需的时间。脉冲回波法对检测金属、混凝土、陶瓷和复合材料等材料尤为有效：脉冲产生：换能器产生高频超声波并将其送入被测材料：声波在材料中传播时，如果遇到不同材料之间的边界或裂缝或空隙等缺陷，就会被反射回来：回声检测：换能器接收反射声波（回声）并测量其返回所需的时间：数据解读：分析脉冲发射和回波接收之间的时间，以确定任何内部缺陷的位置、大小和性质。通过分析这些回波的强度和时间，检测人员可以创建材料内部结构的详细图像，并确定任何缺陷或不一致之处：应用：建筑：检测混凝土结构中的空隙、裂缝和脱层，以确保建筑物、桥梁和隧道的结构完整性：制造业：评估焊缝并检测管道、压力容器和机械等部件的缺陷：航空航天和汽车：检查发动机部件、机身和齿轮等关键部件是否存在可能危及安全和性能的内部缺陷：优势：非破坏性：脉冲回波法可以在不对材料造成损坏的情况下进行内部检测，因此适用于关键部件和结构。高精度：它可以提供有关内部缺陷的大小、位置和性质的精确数据，从而对材料的完整性进行准确评估：这种方法可用于多种材料，包括金属、混凝土、复合材料和陶瓷：深度测量：深度测量：脉冲回波法可以检测材料深处的缺陷，因此非常适合评估厚结构或复杂结构：多通道超声脉冲回波层析成像仪，内置矩阵换能器阵列通道数：32（可扩展至 64、96）：32（可扩展至 64、96 等）矩阵换能器孔径中的独立元件数：32（可扩展至 64、96 等）超声波换能器类型：主动干点接触式 (A-DPC) 换能器，带陶瓷耐磨尖头和集成脉冲接收器电子元件带宽：10 至 100 kHz材料声速范围：1.000 至 4.000 m/s（40 至 157 英寸/秒）钢筋混凝土中的最大穿透深度：达 3.000 毫米（118 英寸）电源：不含手柄的最大尺寸：200x125x100 毫米（7.9 x 4.9 x 3.9 英寸）安装了电池、手柄和平板电脑的电子装置的最大重量：3.5 千克工作条件：空气温度范围为 -10 至 +50 °C（14 至 122 °F），相对空气湿度为 +35°C / 95°F，最大为 95 %平均使用寿命，最短为 10 小时。95 %平均使用寿命，最短：5 年
