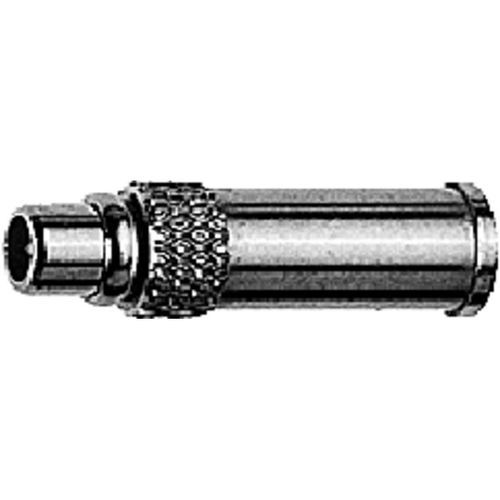

MMCX直插压接
文章名称 - MMCX Plg str cr/cr G3
电缆组;电缆 - G3 (RG-178B/U)
KX 21A
RG-178B/U
RG-196A/U
备注 - 压接/压制
组装 - C2822
MMCX系列微小型连接器是MCX的较小版本,也采用了扣式联接。它们适用于6GHz以下的使用。阻抗被控制在50Ω。连接器的设计可用于柔性、顺应性和半刚性的电缆。可使用通孔焊接、压接和表面贴装技术(SMT)安装到印刷电路板上。焊接和压接技术可用于将该系列连接器与电缆端接。由于其尺寸小,这些连接器可用于最小的仪器和个人通信设备。
耐用性(配线) - ≥ 500
材料:弹簧触点 - CuBe2
表面处理:内导体 - Ni2Au1.27
材料:外导体 - CuZn39Pb3
插入力 - ≤ 18 N
表面处理:内导体 - Ni2Au1.27外导体 - Ni2Au0.8
材料: 其他金属部件 - CuZn39Pb3
表面处理:其他金属部件 - Ni5Au0.2
脱离 - 6 - 18 N
材料:绝缘子 - PTFE
气候类别符合IEC 60068 - 1 - 55/155/21
内导体的接触电阻 - ≤ 5 mΩ
外导体接触电阻 - ≤ 2,5 mΩ
绝缘电阻 - ≥ 1 GΩ
阻抗 - 50 Ω
回波损耗:直线型 - ≥ 20 dB/6 GHz
回波损耗:角式 - ≥ 16.5 dB / 6 GHz
验证电压 - 500 V/50 Hz
工作电压 - 170 Veff/50 Hz
频率范围至-6 GHz
标准 - EN 122340
---
