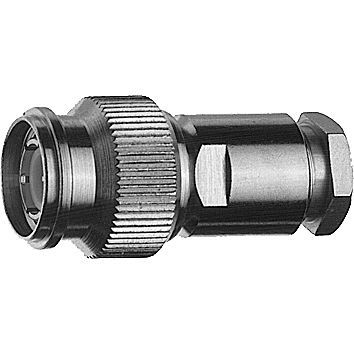

TNC直插头G3(RG-178B/U) IP67
文章名称 - TNC Plg str sd/cl G3
Z - 50 Ω
电缆组;电缆 - G3 (RG-178B/U)
KX 21A
RG-178B/U
RG-196A/U
备注--焊接/夹持;压套IP67
组装 - A03
TNC系列是一种常用的同轴电缆连接器。与BNC连接器的尺寸相同,但有一个螺纹耦合机制,这种连接器可以使用到11GHz。50Ω和75Ω的阻抗都可以使用。连接器的样式可用于柔性、顺应性和半刚性的电缆类型。TNC连接器的版本可用于使用通孔焊接和通孔压接技术安装到印刷电路板上。该系列连接器采用了压接和钳制的电缆终端工艺。这些连接器的应用范围从信号和数据到需要抗震的视频传输。TNC是一种低成本的高频同轴电缆连接解决方案。
TNC连接器在插头和插口之间的配接面密封符合IP 68标准。这些分类是对相关系列的一般说明。个别连接器可能会偏离所显示的数值。如果有疑问,请咨询我们的工程师。
建议的联接扭矩 - 0.46 - 0.69 Nm
耐用性(母体) - ≥ 500
材料:弹簧触点 - CuBe2; CuNi1Pb1(C97)
材料:外导体 - CuZn39Pb3
材料:其他金属部件 - CuZn39Pb3
材料: 绝缘体 - PTFE/PE
材料: 垫圈 - 硅胶
表面处理:内导体 - Cu1Ni2Au0.8
表面处理:外导体外导体 - Cu2Ni5
表面处理:其他金属部分 - Cu2Ni5
带聚四氟乙烯绝缘体的型号 - 40/155/21
带PE绝缘体的型号 - 40/75/21
---
