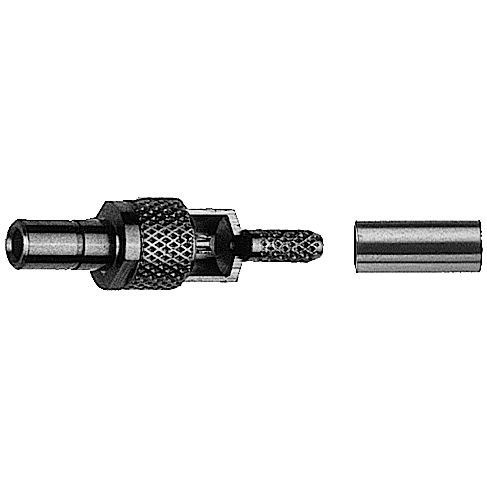

RF连接器 100024915

SSMB直线型压接式

SSMB直插式压接器G3（RG-178B/U） 文章名称 - SSMB Plg str sd/cr G3 Au 电缆组；电缆 - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U 表面处理 - 金色 组装 - C2413 SSMB系列连接器采用卡扣式耦合，适用于频率高达3GHz的应用。阻抗是可控的。连接器设计可用于RG-316和RG-178等柔性电缆。可使用通孔焊接装配的方式安装到印刷电路板上。焊接和压接技术可用于将该系列电缆端接在一起。由于尺寸小，SSMB连接器可应用于小型仪器和通信设备。 耐用性（配接周期）：标准型-≥100 耐用性（配接周期）：MIL型 - ≥ 500 插入力 - ≤ 27 N 脱离 - 最小。4,5 N 材料：弹簧触点 - CuBe2 材料：固体接触部件 - CuZn39Pb3 材料: 压接套圈 - Cu 材料: 锯齿状锁紧垫圈 - CuSn6 材料: 绝缘体 - PTFE 表面处理：内导体 - Cu1Ni2Au1.27 外导体表面处理：金（标准；最后一位数字...1） - Cu1Ni2Au0.8 外导体表面处理：MIL金（最后一位数字...2）- Cu1Ni2Au1.27 表面处理外导体：用于印刷电路的类型（最后一位数字...7） - SnPb8 表面处理外导体：电热合金（白青铜）（最后一位数字...8）- CuSnZn3 表面处理外导体：镍（最后一位数字...9）- Cu2Ni5 完成其他金属部分：金（标准；最后一位数字...1）- Cu2Ni5Au0.2 完成其他金属部件：MIL金（最后一位数字...2）- Cu1Ni2Au0.8 完成其他金属部件：镍（最后一位数字...9）- Cu2Ni5 气候类别符合IEC 60068 - 1 - 55/155/21
