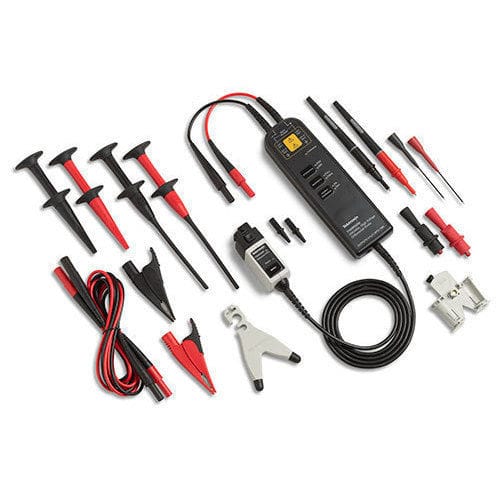

主动式探头 THDP0400

电压高电压浮动电位

概述
高压差分探头用于测量两点之间的电压差，且两点均不接地。Tektronix 的高压差分探头支持浮动、隔离及非接地参考测量，具有良好共模抑制能力，型号间最大值可达 ±6000 V。

Tektronix 高压差分探头解决方案提供

• 针对示波器输入优化的带宽和探头负载特性
• 适用型号通过第三方安全认证（UL、CSA、ETL）
• 覆盖高压和中压型号以满足不同动态范围与分辨率需求
• 丰富的配件生态以实现适配器和外部电源的兼容性

型号（系列列表）
P5200A | 50X / 500X | 50 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 1.870,00 €
P5202A | 20X / 200X | 100 MHz | 5 MΩ || 2 pF | 200X: ±640 V; 20X: ±64 V | 2.860,00 €
P5205A | 50X / 500X | 100 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 2.860,00 €
THDP0200 | 50X / 500X | 200 MHz | 10 MΩ || 2 pF | 500X: ±1500 V; 50X: ±150 V | 3.380,00 €
TMDP0200 | 25X / 250X | 200 MHz | 5 MΩ || 2 pF | 250X: ±750 V; 25X: ±75 V | 3.460,00 €
THDP0100 | 100X / 1000X | 100 MHz | 40 MΩ || 2.5 pF | 1000X: ±6000 V; 100X: ±600 V | 5.730,00 €
P5210A | 100X / 1000X | 50 MHz | 40 MΩ || 2.5 pF | 1000X: ±5600 V; 100X: ±560 V | 5.770,00 €
TDP0500 | 5X / 50X | 500 MHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 6.580,00 €
TDP1000 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 7.440,00 €
THDP0400 | 50X / 500X | 400 MHz | 10 MΩ || 2.5 pF | 500X: ±2000 V; 50X: ±200 V | 8.350,00 €
P6251 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 10.000,00 €

兼容性与配件说明（摘录）

• 某些探头型号针对特定示波器系列需要适配器或外部电源；适配器及 TekVPI® 外部电源的要求因示波器型号而异。
• 高频型号可能在输入阻抗和输入电容上存在差异化设计，以优化与特定示波器输入的信号保真度。

技术规格 / 主要特性

• 适用场景：当测试点均不接地时的差分测量；浮动或隔离测量。
• 最大信号能力：视型号而定，最高可达 ±6000 V（详见型号列表）。
• 系列带宽范围：根据型号不同为 50 MHz 至 1 GHz。
• 衰减选项：示例 5X/50X、20X/200X、25X/250X、50X/500X、100X/1000X。
• 输入阻抗示例：最高带宽型号为 1 MΩ（≤1 pF）；许多中频型号为 5 MΩ 或 10 MΩ（≈2 pF）；超高压型号可达 40 MΩ（≈2.5 pF）。
• 安全性：适用型号提供第三方安全认证。
• 配件：提供丰富的配件以匹配示波器接口、适配器和电源选项。
