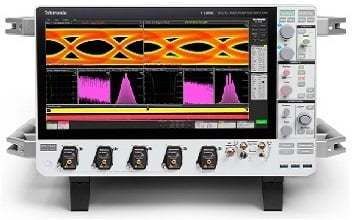

数字示波器 DPO714AX

模拟模拟/数字混合信号

产品概述
7 系列 DPO 提供高信号保真度、高 ENOB、低噪声、低抖动、快速测量吞吐量和 TekScope® 用户界面，适用于高速串行、高能物理和关键 RF 应用。带宽范围 8–25 GHz，兼容 TekConnect™ 探头。

主要特点

• 直观的 TekScope 用户界面，缩短学习曲线
• 超低噪声设计与高 ENOB，提升测量裕度
• Tek79 10 位 ADC 与先进 DSP 算法，保证精确采集
• 快速且精确的抖动与眼图分析
• 通过 TekHSI 与 10 Gbps SFP+ 实现高达 10× 的数据传输加速

低噪声，高 ENOB
Tek85 低噪前置放大器、Tek79 10 位 ADC 及先进 DSP 算法，支持对低幅度信号的精确捕获和测量。

• 噪声示例：8 GHz 时 523 µV（0.10% FS）至 25 GHz 时 1.13 mV（0.23% FS），满量程 500 mV
• ENOB：在 125 GS/s 下，8 GHz 约 7.5 位，25 GHz 约 6.5 位（500 mV FS，信号为 90% FS）
• QuietChannel™ 技术：采用有源 CTLE 补偿通道损耗，降低信号路径噪声
• 自动信号路径补偿（SPC）：自动调整内部增益、偏置和频响以优化精度

以 10× 吞吐量缩短测试时间
内置 10 Gbps SFP+ 端口与 TekHSI™ 可大幅加快将大批量波形数据传输至 PC，以便并行采集与分析。TekHSI 基于 gRPC 低延迟框架，支持 C# 和 Python 库以及 TekScope PC 软件。

用户界面与操作
15.6 英寸 1080p 触控显示，TekScope 界面优化触控交互，支持快速导航、多点触控手势和一键抖动测量摘要。支持嵌入式或可选 Windows 的可移动 SSD。

典型应用

• 高级研究：高能物理、粒子加速器、天体物理射电观测、等离子体/聚变研究（125 GS/s，最长记录长度达 2G 点）
• 高速串行一致性测试与调试：PCIe、USB、Thunderbolt、DisplayPort、HDMI、DDR、MIPI（可选软件）
• 宽带 RF 系统：与 SignalVu‑PC 配合的多通道矢量信号分析，用于电子战、频谱监测、SIGINT、5G/毫米波、UWB 与 RF 脉冲分析

型号（表）
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 报价
DPO714AX | 8 GHz – 25 GHz | 125 GS/s | 最大 2G 点 | 4 | US $176,000

可用升级与选件

• 软件与功能许可：7-LNX-UP（带嵌入式 OS 的可移动 SSD）、7-WIN-UP（Windows 可移动 SSD）、7-RL-1 / 7-RL-2（将记录长度扩展至 1G/2G）、7-SIM-UP（信号完整性建模）、选件 7-FRQCNT（频率计/计时器）
• 带宽升级：7-BWAX4（适用于 DPO714AX 的带宽升级）
• 探头兼容性：TekConnect™ 及 TriMode 探头（P7708、P7713、P7716、P7720、P7625、P7633）

文档与资源
提供数据表与手册；比较 PDF：https://download.tek.com/document/Tektronix%20Performance%20Scope%20Comparison_85W-74190-0.pdf

特性 / 技术规格

• 系列 / 产品名称：7 Series DPO Digital Phosphor Oscilloscope
• 制造商（品牌）：Tektronix
• 型号 / SKU：DPO714AX
• 模拟带宽：8–25 GHz（取决于型号/选件）
• 最大采样率：125 GS/s
• 记录长度：最大 2G 点
• 模拟通道数：4
• 垂直分辨率：10 位（ADC）
• ENOB：8 GHz 时约 7.5 位；25 GHz 时约 6.5 位（指定条件）
• 噪声性能：8 GHz 时 523 µV；25 GHz 时 1.13 mV（500 mV FS 示例）
• 信号路径技术：Tek85 前置放大器、Tek79 10 位 ADC、QuietChannel™、自动 SPC
• 高速接口：10 Gbps SFP+ 端口与 TekHSI™（基于 gRPC）
• 显示：15.6 英寸 1080p 触控屏
• 存储：可移动 SSD（嵌入式 OS 或可选 Windows）
• 探头接口：TekConnect™；支持 TriMode 探头
