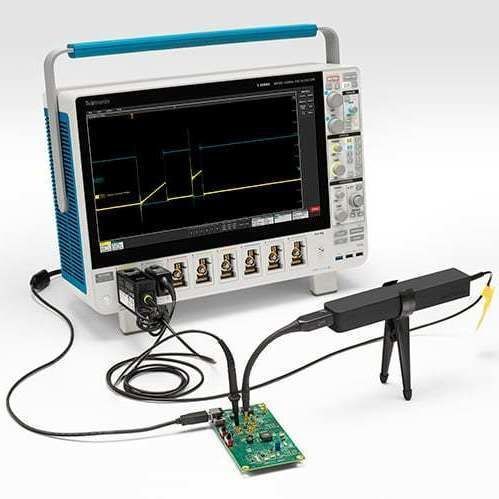

测量探头 TICP Series

电流用于示波器宽带式

产品概述
使用 TICP 系列隔离电流探头对基于分流器的动态电流进行精确测量。高带宽选项、灵活的差分量程、完整的电气及 RF 隔离以及极低噪声，使其可在电源电路的浮动分流器和电流观测电阻（CVR）上实现低噪声测量。

主要特点

• 三种带宽选择：250 MHz（TICP025）、500 MHz（TICP050）、1 GHz（TICP100）。
• 共模电压耐受：最高 1.8 kV（污染度 1）；安全等级 1000 V CAT II。
• 噪声贡献：<4.7 nV/√Hz（1 GHz 时 <150 µV RMS）。
• 高 CMRR：直流最高 140 dB；1 MHz 时约 90 dB（1x 探头端）。
• 低衰减、50 Ω 输入阻抗和屏蔽高带宽 MMCX 端头；支持 SMA/BNC 及 25 mil 方形引脚适配。

应用场景
适用于功率电子的高侧及浮动分流器测量，包括 SiC / GaN 功率转换器、高侧 FET 开关分析、低功耗（IoT/移动）设备电流剖面以及双脉冲开关损耗测试。

功能（简要）

• 带宽选项：250 MHz、500 MHz、1 GHz。
• 共模电压：最高 1.8 kV（污染度 1）。
• 噪声贡献：<4.7 nV/√Hz（1 GHz 时 <150 µV RMS）。
• 高共模抑制比：DC 时高达 140 dB；1 MHz 时约 90 dB（1x 端）。
• 端头为屏蔽 MMCX；包括双脚/三脚适配器及多种线缆/适配选项（如 TICPMM100）。

型号一览（系列表）
型号 | 带宽 | 差分电压（端头） | 共模电压 | 共模抑制比 | 报价
TICP025 | 250 MHz | ±0.5 V (1x)、±5 V (10x)、±50 V (100x) | 1.8 kV（污染度 1）；1000 V CAT II | DC 时 140 dB；1 MHz 时 90 dB（1x） | 10.200,00 €
TICP050 | 500 MHz | ±0.5 V (1x)、±5 V (10x)、±50 V (100x) | 1.8 kV（污染度 1）；1000 V CAT II | DC 时 140 dB；1 MHz 时 90 dB（1x） | 12.300,00 €
TICP100 | 1 GHz | ±0.5 V (1x)、±5 V (10x)、±50 V (100x) | 1.8 kV（污染度 1）；1000 V CAT II | DC 时 140 dB；1 MHz 时 90 dB（1x） | 14.500,00 €

兼容性 / 支持仪器
与 Tektronix 4、5、6 系列 MSO 示波器（含 B 型与 Low Profile）通过 TekVPI™ 探头接口无缝集成，支持探头自动检测与供电。

资源
系列数据表和用户手册可用（详见 Tektronix 产品资源）。

技术规格

• 系列名称：TICP (IsoVu™ Isolated Current Probes)
• 带宽：250 MHz、500 MHz、1 GHz
• 共模电压：最高 1.8 kV（污染度 1）
• 安全等级：1000 V CAT II
• 噪声贡献：<4.7 nV/√Hz（1 GHz 时 <150 µV RMS）
• 共模抑制比：DC 时高达 140 dB；1 MHz 时约 90 dB（1x 端）
• 差分输入范围（端头）：±0.5 V（1x）、±5 V（10x）、±50 V（100x）
• 输入阻抗：50 Ω
• 端头连接：屏蔽 MMCX；支持 SMA/BNC 适配器
• 包含配件：双脚/三脚适配器；多种适配器和连线选项（TICPMM100 等）
