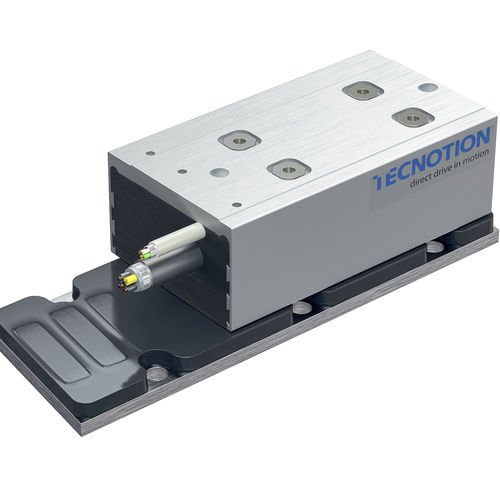

交流线性电机 TM series

三相同步铁芯

产品概述
TM 系列为紧凑型有铁芯直线电机，旨在降低总体拥有成本，同时在不需要高峰值推力的应用中提供可靠的位置控制。该系列提供多种线圈与磁板组合，标准配备长柔性伺服电缆以简化布线。

有铁芯电机 TM 系列
TM 系列为中等推力的位置控制任务提供更小型、成本更低的直接驱动解决方案。其设计侧重于通用性、稳定的性能以及减少系统布线以便简化集成。

推力
极限推力：120 – 720 N
峰值推力：105 – 630 N
连续推力：60 – 360 N
线圈单元：TM3 – TM6 – TM12 – TM18
磁板：TM96 – TM144 – TM384

特性

• 标配长柔性伺服电缆，减少额外接头，降低安装时间与成本。
• 紧凑外形，适用于空间受限的机床或设备布局。
• 针对中等负载的效率与可重复性能进行优化。

资源（产品页面可下载项）

• 有铁芯电机宣传册 (Brochure, version 1.3)
• 电机选型与尺寸规划网络研讨会 (Webinar, Version 1.0)
• 数字切割 – 资料页 (Leaflet, version 2.0)
• TM 系列 – 规格表 (Spec sheet, version 1.3)
• 有铁芯直线电机手册 (Manual, version 2.1)
• TM 系列 – CAD 文件 (CAD file, version 2.0)

应用
TM 系列直驱电机被集成用于半导体、机床、机器人、显示器制造、数字切割与印刷等系统中。

定位 / 换向模块（可选）

• 数字霍尔模块：用于电子换向，提供3路数字输出（相位偏移120°），以确定线圈与磁体之间的电角；供电 4.5–28 Vdc。当驱动器无法在内部完成换向时用于换向功能。
• 模拟霍尔模块：将磁道作为线性刻度用于成本效益更高的定位；标准供电 5 Vdc。适用于需要无编码器的简易位置参考的场合。

页面导航（章节）

• Force
• Properties
• Specifications
• Resources
• Applications
• FAQ
• Product filter
• Simulation tool

特征 / 技术规格

• 系列名称：TM series
• 极限推力：120 – 720 N
• 峰值推力：105 – 630 N
• 连续推力：60 – 360 N
• 可选线圈单元：TM3, TM6, TM12, TM18
• 可选磁板：TM96, TM144, TM384
• 标配：3m 长柔性伺服电缆以减少接头并降低总体拥有成本
• 数字霍尔模块（可选）：供电 4.5–28 Vdc（用于换向输出）
• 模拟霍尔模块（可选）：供电 5 Vdc（基于磁道的定位）
