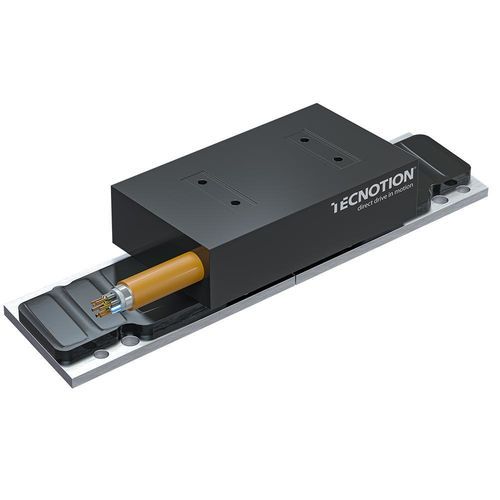

交流线性电机 TD55 series

三相同步铁芯

概述
TD55 series 是一款铁芯直线电机，具有低安装高度和紧凑性能，采用扁平低轮廓设计。针对安装空间受限的场合设计，能在OEM应用中提供稳定的持续力输出。

主要特性

• 低安装高度与紧凑设计
• 轻量线圈单元以提高动态响应性
• 采用高导热树脂并集成Pt1000温度传感器进行热管理
• 混合组合电缆将电源与传感器布线合并，便于布线管理
• 可通过耦合或并联多个电机来提高可用推力

力学参数
安装高度：32.1 mm | 线圈单元宽度：55 mm
最大推力：211–845 N
峰值推力：161–645 N
连续推力：106–426 N

线圈单元与磁板

• 线圈单元：TD55-3、TD55-6、TD55-9、TD55-12
• 磁板：TD55-96、TD55-384

应用

• 半导体设备
• 显示器制造
• 科学与航空航天
• 机床与工具
• 数字切割
• 印刷
• 机器人
• 生命科学
• 木工
• 舞台与系统解决方案
• 真空应用

资料（可用类型）

• 铁芯电机手册/宣传资料
• TD iron core motor series – leaflet
• TD55 series – 规格表
• 铁芯直线电机 使用手册
• TD55 series – CAD 文件

技术规格

• 型号/系列：TD55 series
• 安装高度：32.1 mm
• 线圈单元宽度：55 mm
• 最大推力范围：211–845 N
• 峰值推力范围：161–645 N
• 连续推力范围：106–426 N
• 线圈单元型号：TD55-3、TD55-6、TD55-9、TD55-12
• 磁板型号：TD55-96、TD55-384
• 热监测：集成Pt1000传感器
• 热管理：线圈单元中使用高导热树脂
• 布线：用于电源和传感器的混合组合电缆
• 设计说明：为低高度安装优化；支持耦合以增加可用推力
